离心风机空气动力学基础解析与应用
作者：王军（139-7298-9387）
关键词：离心风机、空气动力学、欧拉方程、伯努利原理、性能曲线、相似定律
引言
在工业通风、空调制冷、物料输送、环保除尘等众多领域，离心风机作为核心的气体输送设备，其性能的优劣直接关系到整个系统的能效、稳定性和成本。作为一名风机技术从业者，深入理解其背后的空气动力学原理，不仅是进行风机选型、安装调试的基础，更是故障诊断、性能优化乃至创新设计的理论基石。本文旨在系统性地解析离心风机的空气动力学基础知识，用易于理解的物理概念和中文描述的公式，为您构建一个清晰的理论框架。

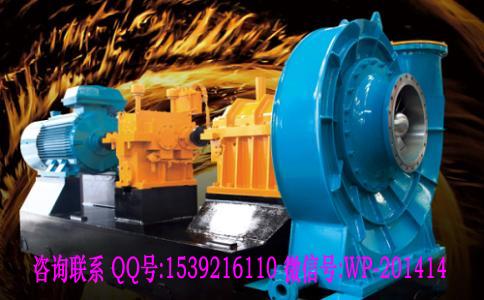

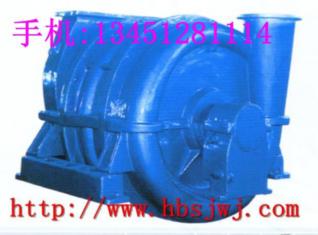

第一章：离心风机的基本结构与工作原理
离心风机，顾名思义，其工作原理依赖于“离心力”。当叶轮旋转时，气体介质被吸入叶轮中心（进气口），在叶片的高速驱动下获得能量，随后在离心力的作用下被甩向叶轮外缘，汇入蜗壳形机壳中。在蜗壳内，气体的部分动压转化为静压，最终以较高的压力从出气口排出。
其主要部件包括：
叶轮：风机的“心脏”，由前盘、后盘和一系列叶片组成，是直接对气体做功的部件。叶轮的形状、尺寸、叶片角度和数量决定了风机的主要性能。

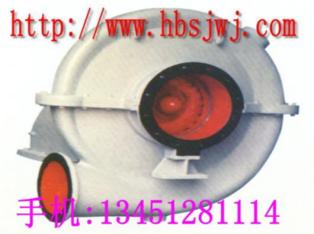

机壳：通常为蜗壳状，其流道设计遵循“阿基米德螺旋线”或对数螺旋线，目的是高效地收集从叶轮出来的气体，并有序地引导至出口，同时实现动压到静压的转换。
进气口：通常装有集流器，其作用是使气体平稳、均匀地流入叶轮，减少入口涡流和冲击损失。
主轴与传动机构：为叶轮提供旋转动力，可通过联轴器直联、皮带轮等方式驱动。
支撑部件：如轴承座、底座等，保证风机稳定运行。
其工作过程本质上是能量转换的过程：电机提供的机械能通过叶轮传递给气体，转化为气体的动能（速度提高）和压力能（压力提高）。
第二章：核心空气动力学原理
要解析离心风机内的能量传递与转换，必须掌握以下几个核心原理。
1. 速度三角形与欧拉方程（Euler's Turbomachinery Equation）
这是理解所有叶轮机械能量传递的基石。在叶轮流道中，气体质点的绝对运动可以分解为两种运动的合成：随叶轮一起旋转的牵连运动和相对于叶轮的相对运动。
我们在叶轮的入口和出口处分别定义一个速度三角形，它由三个速度矢量构成：
圆周速度 (u)：由于叶轮旋转产生的线速度，方向为旋转的切线方向。计算公式为：圆周速度 u = π × 叶轮直径 D × 转速 n / 60。
相对速度 (w)：气体质点相对于旋转叶轮的速度，方向与叶片表面切线方向基本一致。
绝对速度 (c)：气体质点相对于静止机壳的实际速度，是圆周速度与相对速度的矢量和。它可以进一步分解为：
切向分速度 (cᵤ)：在圆周方向的分量，直接参与扭矩和功率的计算。
径向分速度 (cᵣ)：在半径方向的分量，与流量直接相关。
欧拉方程描述了单位质量气体通过叶轮时所获得的理论能量头（理论扬程或全压），其表达式为：
理论能量头 Hₜₕ∞ = (出口圆周速度 u₂ × 出口切向分速度 cᵤ₂) - (入口圆周速度 u₁ × 入口切向分速度 cᵤ₁)
这个方程的精髓在于：
气体获得的能量只与进出口处切向速度分量的变化有关。
为了获得最大的能量头，通常设计使气体径向进入叶轮（即入口绝对速度的切向分量为零，cᵤ₁=0），此时方程简化为：Hₜₕ∞ = u₂ × cᵤ₂。这表明，提高叶轮外缘的圆周速度和有效地控制气体在出口的切向速度，是提升风机压头的关键。
2. 伯努利原理（Bernoulli's Principle）与应用
伯努利方程描述了理想流体在重力场中稳定流动时的机械能守恒定律。对于风机而言，我们更关心其压力形式。在风机进出口截面应用伯努利方程，可以清晰地看到风机的作用：
风机全压 P = (出口静压 P𝑠₂ + 出口动压 ρc₂²/2) - (入口静压 P𝑠₁ + 入口动压 ρc₁²/2)
其中，动压 = 气体密度 ρ × 速度的平方 c² / 2。
风机产生的全压 (P) 由两部分组成：
静压 (P𝑠)：用于克服管道系统的阻力。
动压 (P𝑑)：体现为气体出口速度所具有的能量。在系统中，这部分能量如果不需要，可以通过扩压管等方式部分回收转化为静压，但也会产生损失。
风机的作用就是给气体增加全压，使其能够克服系统阻力并维持流动。
3. 风机实际性能与损失
欧拉方程给出的是理想、无限多叶片的理论能量头。现实中存在多种损失，使得风机的实际性能曲线偏离理论值。主要损失包括：
水力损失（流动损失）：包括摩擦损失（沿程阻力）和冲击损失（局部阻力，特别是在非设计工况下进口气流角与叶片安装角不匹配时产生）。
容积损失（泄漏损失）：由于叶轮与机壳间存在间隙，部分高压气体通过间隙回流到低压区，导致实际输出流量小于理论流量。
机械损失：轴承、密封等部位的摩擦损耗。
因此，风机的实际全压 (P) 和实际流量 (Q) 的关系，需要通过性能曲线来真实反映。
第三章：离心风机的性能曲线与特性分析
性能曲线是风机在固定转速、密度下的“身份证”，它直观地展示了风机的核心参数——全压 (P)、轴功率 (N)、效率 (η) 与流量 (Q) 之间的关系。
全压-流量曲线 (P-Q曲线)：
通常是一条随流量增加而下降的曲线。流量为零（关闭状态）时，全压达到最大值。
曲线的陡峭程度反映了风机的压力特性。陡降型曲线适用于压力波动大、要求流量稳定的系统；平坦型曲线适用于流量变化大、要求压力稳定的系统。
功率-流量曲线 (N-Q曲线)：
离心风机的轴功率随流量的增加而增加，在关闭状态（Q=0）时功率最小。这是离心风机的一个重要特性，意味着离心风机应空载或轻载启动，以避免启动电流过大。
这条曲线是电机选型的重要依据，必须确保电机功率能覆盖风机运行范围内可能出现的最大功率。
效率-流量曲线 (η-Q曲线)：
是一条拱形曲线，存在一个最高效率点（BEP, Best Efficiency Point）。
风机在最高效率点附近运行时最经济，能耗最低，振动和噪声也最小。选型和运行时，应尽量让工况点落在高效区内。
性能曲线的解读与应用：
将风机的P-Q曲线与管网阻力曲线绘制在同一图中，其交点就是风机的实际运行工况点。调整系统阀门开度（改变管网阻力）或风机转速（改变风机曲线），都可以改变工况点，从而实现流量和压力的调节。
第四章：相似定律与性能换算
在实际工程中，我们常常需要根据模型试验的数据来预测实物风机的性能，或者已知一台风机的性能，来推算另一台几何相似但尺寸、转速、介质不同的风机的性能。这时就需要用到相似定律（又称比例定律）。
对于两台几何相似的风机，在满足流动相似（动力相似）的条件下，存在以下关系：
流量换算：流量 Q₂ / 流量 Q₁ = (转速 n₂ / 转速 n₁) × (叶轮直径 D₂ / 叶轮直径 D₁)³
全压换算：全压 P₂ / 全压 P₁ = (气体密度 ρ₂ / 气体密度 ρ₁) × (转速 n₂ / 转速 n₁)² × (叶轮直径 D₂ / 叶轮直径 D₁)²
轴功率换算：轴功率 N₂ / 轴功率 N₁ = (气体密度 ρ₂ / 气体密度 ρ₁) × (转速 n₂ / 转速 n₁)³ × (叶轮直径 D₂ / 叶轮直径 D₁)⁵
相似定律的巨大价值在于：
性能预测：无需制造出实物，即可根据模型精确预测大机的性能。
变速调节分析：是分析变频调速节能效果的理论基础。由定律可知，流量与转速一次方成正比，压力与转速二次方成正比，而功率与转速三次方成正比。因此，小幅降低转速就能大幅降低功耗，节能潜力巨大。
密度修正：风机样本性能通常基于标准空气密度（1.2 kg/m³）给出。若输送气体密度不同（如高原地区空气稀薄，或输送高温烟气），必须利用相似定律进行修正，否则会导致选型错误和电机过载。
第五章：叶片型式对性能的影响
离心风机叶轮根据叶片出口安装角β₂的不同，可分为三类，其性能特点迥异：
后向式叶片 (β₂ < 90°)：叶片弯曲方向与旋转方向相反。其P-Q曲线平坦，功率曲线随流量增加而缓慢上升，有不过载特性，且效率高。是现代中大功率离心风机的主流形式。
径向式叶片 (β₂ = 90°)：叶片径向伸直。性能介于后向和前向之间，结构坚固，耐磨性好，常用于物料输送或除尘系统。
前向式叶片 (β₂ > 90°)：叶片弯曲方向与旋转方向相同。在相同的尺寸和转速下，能产生较高的压力，但P-Q曲线陡降，功率曲线随流量增加急剧上升，有超载风险，效率较低。常用于需要大风量、低压力的场合，如空调机组。
结论
离心风机的空气动力学是一个将经典物理理论与工程实践完美结合的领域。从欧拉方程揭示的能量传递本质，到伯努利方程衡量的能量转换；从性能曲线描绘的运行特性，到相似定律提供的强大换算工具，这一切共同构成了我们理解、选择和应用离心风机的科学体系。
