离心风机基础理论与性能参数解析
作者：王军（139-7298-9387）
关键词：离心风机、性能参数、无因次参数、性能曲线、相似定律、比转速

引言

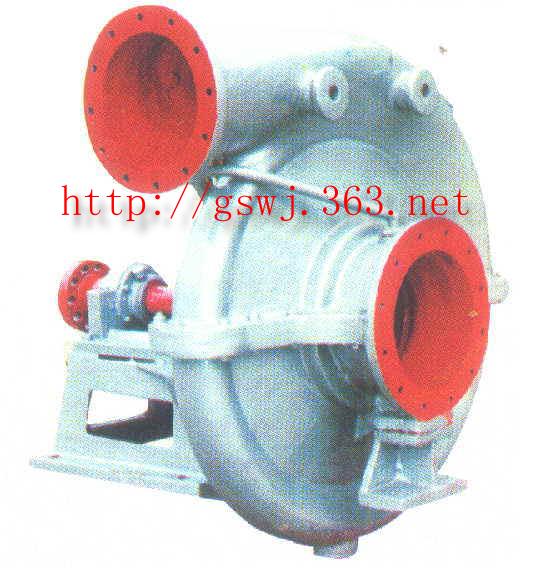

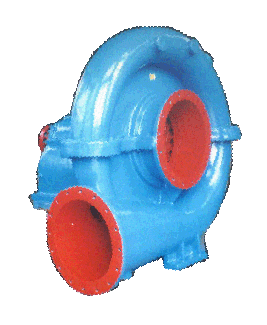

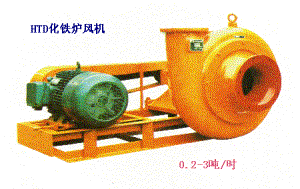

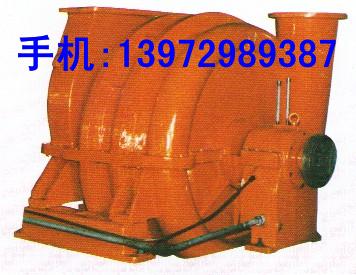

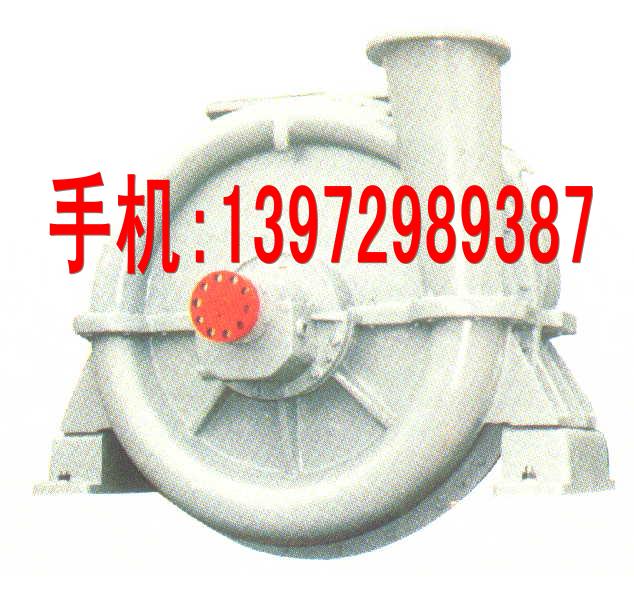

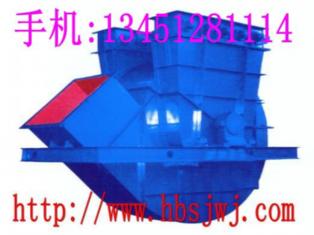

离心风机作为一种将机械能转换为气体动能和压力能的通用流体机械，广泛应用于通风、空调、除尘、冷却、工业流程等诸多领域。对于风机技术人员而言，深入理解其核心性能参数及背后的理论，是进行风机选型、设计、性能调试及故障诊断的基石。本文旨在系统性地解析离心风机的主要性能参数、无因次参数及其确定方法，为同行提供一份实用的技术参考。
第一章离心风机的主要性能参数
主要性能参数，又称有因次参数，是直接表征风机工作能力和运行状态的物理量。它们通常可以通过仪表直接或间接测量得到，是风机与系统匹配最直接的对话语言。
1.1 风量（Q）
风量，也称流量，是单位时间内流过风机的气体体积。其单位为立方米每秒（m³/s）或立方米每小时（m³/h）。
风量是风机满足工艺或环境需求的核心指标。它直接决定了通风或物料输送的效果。在风机性能曲线上，风量通常作为横坐标。
1.2 风压（P）
风压是风机赋予流过气体的能量增量，即单位体积气体从风机进口到出口所获得的能量。其单位为帕斯卡（Pa）。风压是一个总称，在实际应用中需区分以下三种：
全压（PtF）：气体在风机出口断面上的总能量与进口断面上的总能量之差。它是风机提供给气体的总能量，是风机做功能力的根本体现。
风机全压 (PtF) = 风机出口全压 (Pt2) - 风机进口全压 (Pt1)
静压（Ps）：气体的势能部分，用于克服管道系统的阻力。它是全压与动压之差。
静压 (Ps) = 全压 (Pt) - 动压 (Pv)
动压（Pv）：气体的动能部分，与气体流速的平方成正比。其计算公式为：
动压 (Pv) = (空气密度 ρ × 气流速度 C²) / 2
其中，ρ为气体密度（kg/m³），C为气流速度（m/s）。
对于风机而言，我们主要关心的是其产生的全压（PtF），因为它是风机性能的根源。
1.3 功率（N）
功率反映了风机在单位时间内消耗能量的多少。
有效功率（Ne）：单位时间内气体从风机获得的实际能量。
有效功率 (Ne) = (风量 Q × 风机全压 PtF) / 1000 单位：千瓦（kW）
此公式是风机能量转换效率的直接体现。
轴功率（Nz）：单位时间内由原动机（如电机）输入到风机轴上的功率。轴功率总是大于有效功率，因为有一部分功率损耗在风机内部。
轴功率 (Nz) = 有效功率 (Ne) / 风机效率 η 或通过测量电机的输入功率和传动效率计算得到。
1.4 效率（η）
效率是衡量风机将输入功率转换为气体有效功率能力的重要经济性指标，是风机设计和制造水平的综合体现。
风机效率 (η) = (有效功率 Ne / 轴功率 Nz) × 100%
高效的风机意味着更低的运行能耗。风机的效率并非固定值，它随工况点（风量和风压）的变化而变化，存在一个最高效率区。
1.5 转速（n）
转速指风机叶轮单位时间内的旋转速度，单位为转每分钟（r/min）。转速是影响风机所有性能参数的关键因素。同一台风机，其风量、风压、功率都与转速成特定的比例关系（详见后文的相似定律）。
1.6 气体密度（ρ）
气体密度是单位体积气体的质量，单位为千克每立方米（kg/m³）。标准状态（大气压力101.325kPa，温度20℃，相对湿度50%）下的空气密度约为1.2 kg/m³。
密度对风机性能有决定性影响。风机的压头和功率与密度成正比，而风量则与密度无关。风机样本上给出的性能参数通常基于标准空气密度，若实际工况气体密度（如高温、高海拔）与标准状态不同，必须进行换算。
第二章无因次参数与性能曲线
当我们需要比较不同系列、不同尺寸风机的性能优劣，或进行模型试验放大时，有因次参数就显得无能为力。此时，无因次参数成为了强大的工具。
2.1 无因次参数的由来与意义
无因次参数是通过将有因次参数进行特定组合，消除其计量单位后得到的纯数字。它们剥离了风机尺寸、转速和介质密度的影响，揭示了风机固有的气动性能与几何特性。这使得不同尺寸、不同转速下的风机性能比较成为可能。
2.2 核心无因次参数解析
1. 流量系数（Q̅）
流量系数反映了风机运行时流量大小的相对值。
流量系数 (Q̅) = 风量 Q / (圆周速度 u₂ × 叶轮出口面积 πD₂b₂)
其中，u₂ = π * D₂ * n / 60 为叶轮出口处的圆周速度（m/s），D₂为叶轮外径（m），b₂为叶轮出口宽度（m）。
流量系数越大，代表风机在相同尺寸和转速下输送的流量越大。
2. 压力系数（P̅）
压力系数反映了风机产生压力能力的强弱。
压力系数 (P̅) = 风机全压 PtF / (空气密度 ρ × 圆周速度 u₂²)
压力系数是衡量叶轮做功能力的关键指标。高性能的后向叶片风机通常具有较高的压力系数。
3. 功率系数（N̅）
功率系数反映了风机消耗功率的相对大小。
功率系数 (N̅) = 轴功率 Nz / (空气密度 ρ × 圆周速度 u₂³ × 叶轮出口面积 πD₂²/4)
4. 比转速（ns）
比转速是风机领域一个极其重要的综合性无因次参数。它的定义是：一个与当前风机几何相似的标准风机，当其产生1m全压、输出1m³/s流量时所具有的转速。
比转速 (ns) = n * Q^(1/2) / (PtF / ρ)^(3/4) （注意：此公式中的PtF需以Pa为单位）
比转速的意义在于：
划分风机类型：比转速决定了风机叶轮的形状和性能曲线特性。
低比转速 (ns=15~65)：离心风机，风压高，流量小。叶轮窄而长。
中比转速 (ns=66~145)：混流风机。
高比转速 (ns=146~500)：轴流风机，风压低，流量大。叶轮宽而短。
指导设计选型：根据设计要求的流量、全压和转速，可计算出一个比转速，从而初步确定应采用的风机类型和叶轮型式。
相似设计的准则：几何相似的风机，在最高效率点工况下，其比转速必然相等。
第三章主要性能参数的确定方法
风机性能参数的确定并非孤立的，它们相互关联，并受到运行工况的制约。
3.1 性能曲线——性能参数的图谱
将一台风机在固定转速和密度下，风压（PtF）、轴功率（Nz）、效率（η）随风量（Q）变化的关系绘制成曲线，就得到了该风机的性能曲线。
风压-风量曲线（P-Q曲线）：通常是一条随风量增加而下降的曲线。它显示了风机提供全压的能力随风量变化的规律。
功率-风量曲线（N-Q曲线）：显示了风机所需轴功率随风量的变化。离心风机的功率曲线通常随风量增加而缓慢上升或存在极值，此特性有利于电机的启动（启动时风量为零，功率最小）。
效率-风量曲线（η-Q曲线）：是一条抛物线，存在一个最高效率点（BEP, Best Efficiency Point）。
性能曲线的作用：性能曲线是风机与管网系统匹配的工作地图。风机的实际运行工况点，是风机P-Q曲线与管网阻力曲线的交点。
3.2 相似定律——性能参数换算的基石
相似定律是连接同一系列（几何相似）但尺寸、转速、密度不同的风机性能参数的桥梁。它是性能预测和产品系列化的核心理论。
对于两台几何相似的风机（或同一台风机在不同状态下），其性能参数存在以下关系：
风量相似关系：风量 Q / 风量 Q' = (转速 n / 转速 n') × (叶轮直径 D₂ / 叶轮直径 D₂')³
风压相似关系：全压 PtF / 全压 PtF' = (空气密度 ρ / 空气密度 ρ') × (转速 n / 转速 n')² × (叶轮直径 D₂ / 叶轮直径 D₂')²
功率相似关系：轴功率 Nz / 轴功率 Nz' = (空气密度 ρ / 空气密度 ρ') × (转速 n / 转速 n')³ × (叶轮直径 D₂ / 叶轮直径 D₂')⁵
相似定律的应用场景：
转速改变：当一台风机的转速从n1变为n2时（密度和尺寸不变），其性能变化：
Q2 / Q1 = n2 / n1 （风量与转速成正比）
PtF2 / PtF1 = (n2 / n1)² （风压与转速的平方成正比）
Nz2 / Nz1 = (n2 / n1)³ （功率与转速的立方成正比）
这就是变频调速节能的理论基础：所需功率与转速的三次方成正比，小幅降速即可大幅节能。
尺寸改变：预测系列产品中不同机号风机的性能。
密度修正：将样本上的标准性能换算到实际工况（如高温、高海拔）下的性能。
3.3 性能参数的确定流程
在实际工程中，确定风机参数的典型流程如下：
确定系统需求：首先根据工艺或环境要求，计算出系统所需的风量（Q）和系统阻力（管网特性曲线），后者决定了风机需要提供的全压（PtF）。
工况密度修正：测量或计算风机运行现场的气体密度（ρ_实际）。若与标准密度（ρ_标准=1.2kg/m³）不同，需将系统所需的全压换算到标准状态下的全压，以便从样本上选型。
PtF_标准 = PtF_实际 × (ρ_标准 / ρ_实际)
初步选型与比转速计算：根据换算后的Q和PtF_标准，以及可选的电机的转速（n），计算比转速（ns），初步判断应选用离心、混流还是轴流风机，并选择合适的系列。
查询性能曲线/性能表：在选定系列的风机样本中，找到在要求转速下，其P-Q曲线能通过（Q, PtF_标准）点的风机。该点应位于风机高效区的中间偏右部分（通常为最高效率点的80%~110%风量），以确保稳定、经济运行。
确定运行参数：根据性能曲线，读出在该工况点下风机的轴功率（Nz）和效率（η）。
电机功率选配：根据计算出的轴功率，考虑机械传动效率和安全系数（通常为1.1~1.3），最终确定所需电机的额定功率。
电机功率 ≥ (轴功率 Nz / 传动效率) × 安全系数
结论
离心风机的性能参数是一个有机的整体，它们通过性能曲线和相似定律紧密联系在一起。掌握主要性能参数（Q, P, N, η, n, ρ）的物理意义是无因次参数（Q̅, P̅, N̅, ns）得以应用的前提。而无因次参数，特别是比转速和相似定律，为我们提供了对风机性能更深层次的理解和更强大的预测、设计与选型工具。
作为一名风机技术从业者，不仅要能读懂性能曲线，更要能灵活运用相似定律进行各种工况的换算和性能预测，这样才能在纷繁复杂的实际应用中，为每一个系统选择最匹配、最高效的风机，实现技术与经济性的最优结合。
