离心风机气动设计与性能优化：现代计算流体力学（CFD）应用实例解析
作者：王军（139-7298-9387）
关键词：离心风机设计、计算流体力学（CFD）、叶轮机械、气动性能、数值模拟、优化
引言

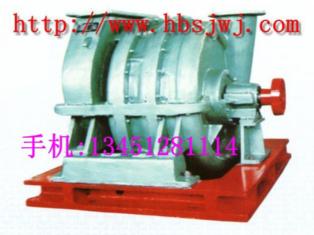

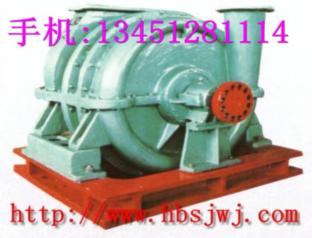

离心风机作为工业领域的“肺部”，广泛应用于通风、空调、物料输送、废气处理等诸多环节。其核心功能是将机械能转换为气体的静压能和动能。传统的风机设计严重依赖于“相似理论”和工程师的经验，通过修改基型叶片、反复制作物理样机并进行性能测试来逼近设计目标。这种方法周期长、成本高，且难以洞察风机内部复杂的三维流动细节，使性能优化面临瓶颈。
随着计算机技术的飞速发展，尤其是计算流体力学（Computational Fluid Dynamics, CFD）技术的成熟，风机设计领域迎来了一场深刻的革命。CFD技术使得工程师能够在虚拟环境中构建、测试和优化风机模型，精准地捕捉其内部流场的压力、速度、涡流等关键信息，从而大幅提升设计效率与产品性能。本文将结合具体实例，深入解析现代计算机技术在离心风机设计中的核心应用。
一、离心风机基础理论与设计挑战
在深入计算机应用之前，我们首先回顾离心风机的基本工作原理和设计目标。
1.1 基本工作原理

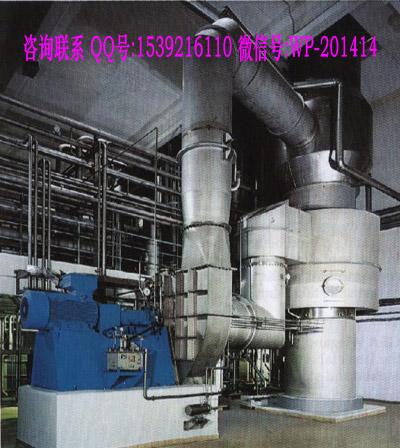

气体沿轴向进入叶轮中心（进口），在高速旋转的叶轮叶片作用下，随叶轮做高速旋转运动。气体在离心力的作用下被甩向叶轮外缘，从轴向运动转变为径向运动。在此过程中，叶轮对气体做功，使其压力能和动能均显著增加。随后，高速气体进入截面积逐渐扩大的蜗壳（volute），气体流速降低，将部分动能进一步转化为静压能，最终以较高的静压从出口排出。
1.2 关键性能参数与理想方程
评价一台离心风机的核心性能参数包括：
流量（Q）：单位时间内通过风机的气体体积，单位通常为立方米每秒（m³/s）或立方米每小时（m³/h）。
全压（Pt）：风机出口与进口全压之差，代表风机赋予气体的总能量增量，单位是帕斯卡（Pa）。
静压（Ps）：全压与动压之差，是气体中可用于克服管道阻力的有效压力。
效率（η）：风机的气动效率，即有效功率（输出功率）与轴功率（输入功率）之比。是衡量风机经济性的关键指标。
轴功率（Psh）：风机轴所需的输入功率。
其理论基础是欧拉涡轮方程（Euler’s Turbomachine Equation），它描述了叶轮对气体做功的理论压头（能量头）：
理论全压 = 空气密度 × （叶轮出口切向速度 × 叶轮出口绝对速度的切向分量 - 叶轮进口切向速度 × 叶轮进口绝对速度的切向分量）
简化后，对于径向进口（无预旋）的情况，理论全压主要取决于叶轮出口的切向速度与绝对速度的切向分量。
1.3 设计挑战
实际流动与理想状态相去甚远，主要挑战源于内部复杂的三维粘性流动：
二次流与涡流：由于叶片压力面与吸力面的压差，会在叶轮通道内产生由压力面指向吸力面的二次流动，并在轮盖和轮盘壁面形成角涡。
边界层分离：当气流攻角不当或流道扩散度过大时，极易在叶片表面发生边界层分离，产生涡流区，造成巨大的能量损失。
射流-尾迹结构：在叶轮出口，主流（射流）与靠近轮盘的低能流体（尾迹）混合，产生掺混损失。
蜗壳匹配：蜗壳的设计必须与叶轮出口的流场良好匹配。若匹配不佳，会在蜗壳舌部附近产生强烈的周期性冲击和涡流，导致效率下降和气动噪声激增。
传统方法无法有效预测和解决这些问题，而CFD正是解开这些难题的钥匙。
二、 CFD技术在离心风机设计中的核心应用流程
CFD应用并非简单的“点击运行”，而是一个系统的工程过程，其核心流程如下：
2.1 三维建模与几何处理
首先，利用计算机辅助设计（CAD）软件（如SolidWorks, CATIA, Creo）建立风机所有流道部件的精确三维模型，包括进气口、叶轮、蜗壳和出口扩压器。关键在于构建流体域模型，即气体流经的空腔部分，需确保模型为连续的封闭体。
2.2 网格划分
将复杂的流体域离散成数百万甚至上千万个微小的单元（如六面体、四面体、多面体），这个过程称为网格划分。网格的质量直接决定了计算的精度和稳定性。在边界层、叶片表面、蜗壳舌部等流速梯度大的区域，需要进行网格加密，以精确捕捉流动细节。此步骤通常使用专业的网格生成软件（如ANSYS Meshing, ICEM CFD）完成。
2.3 物理模型设置与边界条件定义
在CFD软件（如ANSYS Fluent, CFX, Star-CCM+）中，需定义：
求解器类型：通常选择基于压力的求解器，处理低速不可压缩流动。
湍流模型：这是CFD计算的核心。对于风机模拟，最常用的是k-epsilon（k-ε）模型及其增强变体（如Realizable k-ε, RNG k-ε），它在计算效率和精度上取得了良好平衡。对于更精细的分离流模拟，可能会采用SST k-omega（k-ω）模型，它能更好地预测近壁区的流动。
介质属性：定义空气密度、粘度等。
边界条件：
进口：通常给定质量流量或总压力。
出口：通常给定静压（如标准大气压）。
壁面：叶轮壁面设为旋转壁面，指定转速；蜗壳壁面设为静止壁面。所有壁面采用无滑移边界条件。
2.4 求解计算
设置好所有参数后，由计算机进行迭代求解。求解器会求解纳维-斯托克斯方程（N-S方程）等一系列控制方程，直至结果收敛（残差达到设定标准，且监测的性能参数不再变化）。高性能计算集群（HPC）的使用使得大规模复杂计算可以在几小时或几天内完成。
2.5 后处理与结果分析
计算完成后，通过后处理软件可视化流场结果，这是CFD价值体现的关键环节。工程师可以：
绘制性能曲线：通过改变流量点进行计算，自动生成风机的流量-全压（Q-P）和流量-效率（Q-η）曲线。
分析流场细节：
查看压力云图，识别高压区和低压区。
查看速度矢量图，观察流动分离和涡旋结构。
绘制流线图，追踪气体轨迹，发现滞留区或回流区。
使用涡量图或Q准则等工具，精确识别涡核位置。
三、具体应用实例解析：优化一款后向离心风机
假设我们需要设计一款用于空调系统的后向离心风机，设计目标为：流量Q=10000 m³/h，全压Pt=800 Pa，要求高效率且低噪声。
3.1 初始设计及CFD性能预测
首先，基于传统设计方法（如板式叶片法）初步确定叶轮的主要几何参数：外径D2=500 mm，进口直径D1=280 mm，叶片出口角β2b=40°（后向），叶片数Z=12，蜗壳基圆直径、宽度和型线等。建立初始模型并进行CFD模拟。
CFD结果分析揭示问题：
性能不达标：在设计流量下，模拟得到的全压仅为750 Pa，效率为78%，均低于目标值。
流场诊断：通过后处理发现，在叶轮通道内靠近轮盖的区域存在大范围的流动分离（图1a），形成了明显的涡流结构。这正是导致能量损失加剧、效率和全压下降的“元凶”。分离的原因可能是叶片型线曲率变化不当或叶片载荷分布不合理。
(a) 初始设计：叶轮内存在大范围分离涡 (b) 优化设计：流线平滑，分离消失
图1 CFD流线图对比（叶轮中间截面）
3.2 基于CFD结果的参数化优化
我们锁定“消除流动分离”为优化目标。采用参数化建模方法，将可能影响分离的关键几何参数定义为变量，例如：
变量1：叶片出口角（β2b）
变量2：叶片包角（θ）
变量3：叶片中弧线型线（如采用贝塞尔曲线控制点作为变量）
利用CFD软件的结合优化模块（如ANSYS Workbench中的DesignXplorer）或第三方优化平台，自动生成数十个甚至数百个不同的设计变体，并提交给CFD进行自动计算。
优化算法（如遗传算法、梯度下降法）会基于每次CFD计算的结果（目标函数：最大化效率），智能地调整设计变量，朝着性能更优的方向搜索。
3.3 优化结果与最终设计
经过多轮迭代，优化算法找到了一个最优解集。与初始设计对比，优化后的设计主要变化为：β2b略微增大至42°，叶片包角增加，中弧线型线更加平滑，有效降低了叶片中部的气流折转角。
对优化后的模型进行最终的CFD验证计算：
性能提升：在设计点，全压达到810 Pa，效率提升至84%，完全满足并超过了设计目标。
流场改善：从流线图（图1b）可见，叶轮内部的流动分离基本被消除，流线紧贴叶片型面，流动更加顺畅、均匀。这意味着能量损失显著降低。
深入分析：我们还可以进一步检查蜗壳舌部的静压分布（图2）。优化前，舌部压力波动剧烈，表明存在强烈的周期性冲击；优化后，压力分布更加均匀平稳，这不仅有利于效率提升，也预示着气动噪声水平的降低。
(a) 初始设计：压力波动剧烈 (b) 优化设计：压力分布均匀
图2 蜗壳舌部静压分布对比
四、超越单点优化：CFD的更多应用场景
现代CFD技术的作用远不止于单工况点的性能优化：
全工况性能预测：通过计算不同流量点（从关闭点到大流量点），可以精确绘制出完整的风机性能曲线，预测喘振失速边界，为风机的安全运行范围提供依据。
强度与模态分析：将CFD计算得到的高精度压力载荷映射到结构网格上，可以进行叶轮的静强度计算和转子动力学分析，确保其在高速旋转下的机械可靠性。
气动噪声预测：结合声学类比理论（如FW-H方程），可以对风机旋转噪声和涡流噪声进行预报，指导低噪声设计。
多相流与磨损分析：对于输送含尘气体或颗粒物的风机，可以模拟颗粒的运动轨迹，预测叶片磨损部位，从而采取针对性的防磨措施。
结论
计算机技术，特别是CFD数值模拟，已经深度融入现代离心风机的设计与研发全过程，将其从一门依赖经验的“艺术”转变为一门基于科学仿真的“精准科学”。它赋予了工程师“看见”内部流动的眼睛，使我们能够清晰地诊断问题、洞察机理，并系统地指导优化方向。
如本文实例所示，通过CFD驱动的高效设计流程，我们不仅能够快速达成甚至超越预设的性能指标，还能显著缩短开发周期、降低样机试制成本，最终打造出高效、低噪、高可靠性的离心风机产品。对于风机技术工作者而言，掌握并熟练运用CFD这一强大工具，已成为提升自身核心竞争力、推动行业技术进步的必然要求。
