离心风机设计基础：混合气体与湿空气特性解析
作者：王军（139-7298-9387）
关键词：离心风机、鼓风机设计、混合气体、湿空气、气体状态方程、含湿量、密度修正、质量流量

引言

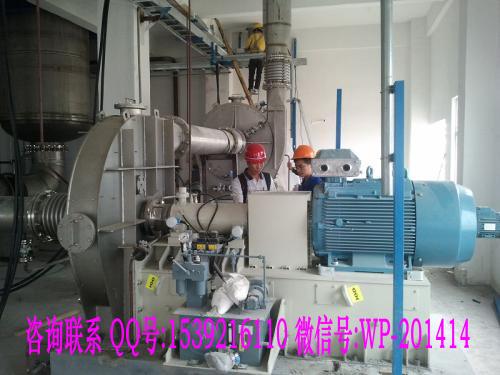

在风机技术与工程应用领域，离心风机因其结构紧凑、效率较高、流量稳定、适用范围广等特点，成为工业生产中不可或缺的流体输送设备。无论是用于锅炉鼓风、污水处理曝气、矿山通风，还是用于工业烘干、气力输送，离心风机的性能都直接关系到整个系统的能耗、效率与稳定性。
作为一名风机技术从业者，深刻理解风机所输送介质的物理性质是进行精准设计与选型的第一步。自然界和工业流程中，风机处理的介质往往不是单一的干空气，而是由多种气体组成的混合气体，或者是含有水蒸气的湿空气。这些介质的物理参数（尤其是密度）与标准的干空气有显著差异，而离心风机的压头、功率等关键性能参数与介质密度直接相关。忽略这种差异，将导致设计偏差、选型错误，进而引起电机过载、风量不足、效率低下等一系列工程问题。
因此，本文旨在深入解析离心风机，特别是鼓风机设计的两个重要理论基础：混合气体与湿空气的物理性质。我们将从基本定义出发，推导关键计算公式，并阐述其在风机设计中的具体应用，为风机技术的精准实践提供理论依据。
第一章：理想气体与风机设计的基本关联
在深入探讨混合气体与湿空气之前，我们必须回归到最基本的理想气体状态方程。它是所有计算和分析的基石。
1.1 理想气体状态方程
对于大多数风机应用场景，空气及常见工业气体在通常的温度和压力下都可以近似视为理想气体。其状态由三个基本参数决定：压力（P）、体积（V）和热力学温度（T）。它们之间的关系由理想气体状态方程描述：
压力 × 体积 = 气体常数 × 质量 × 热力学温度
用字母表示为：P V = m R T
其中：
P 为气体的绝对压力，单位为帕斯卡（Pa）；
V 为气体所占的体积，单位为立方米（m³）；
m 为气体的质量，单位为千克（kg）；
T 为气体的热力学温度，单位为开尔文（K），T = t + 273.15（t为摄氏温度℃）；
R 为气体常数，它是一个取决于气体种类的特定常数，单位是焦耳/(千克·开尔文) [J/(kg·K)]。
在风机设计中，我们更关心的是气体的密度（ρ）。密度定义为质量除以体积（ρ = m / V）。将状态方程两边同时除以体积V，我们可以得到以密度表达的形式：
压力 = 密度 × 气体常数 × 热力学温度
即：P = ρ R T
由此，我们可以推导出计算密度的重要公式：
密度 = 压力 / (气体常数 × 热力学温度)
即：ρ = P / (R T)
1.2 标准状态与额定参数
风机行业通常定义一个“标准状态”来作为性能比较的基准。根据国家标准GB/T 1236-2017《工业通风机标准化风道性能试验》，标准状态是指：
压力 P₀ = 101325 Pa（一个标准大气压）；
温度 t₀ = 20 ℃ (T₀ = 293.15 K)；
相对湿度 50%；
此时干空气的密度 ρ₀ ≈ 1.2 kg/m³。
风机样本上标注的流量、压力、功率等参数，若无特殊说明，均是指在标准状态下输送清洁空气时的性能。但实际运行工况（进口压力P、进口温度t）与标准状态不同，介质的性质也可能不是干空气。因此，设计选型时必须进行密度换算。
风机的体积流量与转速相关，在一定转速下，风机输送的体积流量是基本不变的。但风机的压头（产生的压力）和轴功率与密度成正比关系：
实际全压 = 标准全压 × (实际密度 / 标准密度)
实际轴功率 = 标准轴功率 × (实际密度 / 标准密度)
如果实际介质密度小于标准空气密度（例如高温气体、高海拔地区），而电机仍按标准功率选型，则可能导致风机压力不足，电机负荷降低；反之，如果实际介质密度更大（如高压进气、低温气体），则可能导致电机过载烧毁。因此，准确计算工作介质的密度是风机设计的核心前提。
第二章：混合气体的性质计算与风机设计应用
工业应用中，风机可能输送各种混合气体，如高炉煤气、焦炉煤气、石灰窑气、化工流程气等。这些介质由两种或多种纯气体混合而成，其物理性质需根据各组分进行计算。
2.1 混合气体常数与分子量的计算
混合气体的表现可以等效为一种新的“纯”气体，其关键在于确定其平均气体常数（R_mix）或平均分子量（M_mix）。
根据道尔顿分压定律和阿马加分体积定律，混合气体的总质量等于各组分质量之和，总压力等于各组分分压力之和。
1. 平均分子量（M_mix）计算：
如果已知混合气体的体积分数（φ_i）（即各组分所占的体积百分比），则平均分子量为：
平均分子量 = 组分1的体积分数 × 组分1的分子量 + 组分2的体积分数 × 组分2的分子量 + ...
即：M_mix = φ₁M₁ + φ₂M₂ + ... + φ_nM_n
2. 平均气体常数（R_mix）计算：
通用气体常数 R_universal = 8314 J/(kmol·K)，对于任何纯气体，其气体常数 R = R_universal / M。
因此，混合气体的平均气体常数为：
平均气体常数 = 通用气体常数 / 平均分子量
即：R_mix = R_universal / M_mix
Alternatively，如果已知各组成的质量分数（g_i），则平均气体常数可直接计算为：
平均气体常数 = 组分1的质量分数 × 组分1的气体常数 + 组分2的质量分数 × 组分2的气体常数 + ...
即：R_mix = g₁R₁ + g₂R₂ + ... + g_nR_n
2.2 混合气体密度的计算与应用
获得混合气体的平均气体常数 R_mix 后，其密度可直接由理想气体状态方程得出：
混合气体密度 = 绝对压力 / (平均气体常数 × 热力学温度)
即：ρ_mix = P / (R_mix T)
风机设计中的应用：
性能换算：一旦计算出实际工况下混合气体的密度 ρ_mix，就可以根据第一章中的公式，将样本上的性能参数（基于 ρ₀ = 1.2 kg/m³）换算到实际工况。
所需实际全压 P_real → 换算成标准状态全压 P_std = P_real * (ρ₀ / ρ_mix)，用以选型。
样本标准轴功率 N_std → 换算实际轴功率 N_real = N_std * (ρ_mix / ρ₀)，用以配电机。
材料与结构选择：输送腐蚀性、易燃易爆混合气体时，密度计算虽不直接影响材料选择，但却是整体设计的一部分。例如，输送高密度煤气时，叶轮的强度需额外校核；输送易燃气体时，需采用防爆电机和密封结构。
第三章：湿空气的物理性质与风机设计修正
大气中的空气永远是含有水蒸气的湿空气。在大多数情况下，其含湿量较低，近似为干空气不会带来显著误差。但在某些特定行业，如纺织、烟草、食品烘干、空调、污水处理曝气等，空气湿度很高，或者过程温度变化很大，此时就必须考虑水蒸气的影响，将湿空气作为一种特殊的混合气体来处理。
3.1 湿空气的关键参数
描述湿空气，除了压力P和温度T外，还有以下几个特有参数：
水蒸气分压力（P_v）：湿空气中水蒸气本身所具有的压力。
饱和水蒸气压力（P_s）：在一定温度下，湿空气中水蒸气分压力所能达到的最大值。它是温度的单一函数，可通过安托因（Antoine）方程等经验公式计算，通常查表获取。
含湿量（d）：也称湿度比，指每千克干空气中所含有的水蒸气质量（单位：kg/kg干空气）。
含湿量 = 0.622 × 水蒸气分压力 / (大气总压力 - 水蒸气分压力)
即：d = 0.622 * P_v / (P - P_v)
（其中0.622为水蒸气与干空气的气体常数之比）
相对湿度（φ）：指湿空气中水蒸气分压力与同温度下饱和水蒸气压力的比值，通常用百分比表示。
相对湿度 = 水蒸气分压力 / 饱和水蒸气压力 × 100%
即：φ = P_v / P_s * 100%
3.2 湿空气密度的计算
湿空气的密度是干空气密度和水蒸气密度之和。根据状态方程和以上参数，可以推导出湿空气密度的计算公式。
最常用的计算式为：
湿空气密度 = (大气总压力 - 水蒸气分压力) / (干空气气体常数 × 热力学温度) + 水蒸气分压力 / (水蒸气气体常数 × 热力学温度)
即：ρ_wet = (P - P_v) / (R_da T) + P_v / (R_v T)
其中：
R_da 为干空气气体常数，287.1 J/(kg·K)；
R_v 为水蒸气气体常数，461.5 J/(kg·K)。
利用相对湿度φ（P_v = φ P_s）和含湿量d，上式可以进一步演化为更实用的形式：
湿空气密度 ≈ 大气总压力 / (干空气气体常数 × 热力学温度) × (1 - 0.378 φ P_s / 大气总压力)
或者，使用含湿量d表达：
湿空气密度 = 大气总压力 × (1 + d) / (干空气气体常数 × 热力学温度 × (1 + d / 0.622))
工程简化计算：
在一般工程应用中，可以采用一个足够精确的简化公式：
湿空气密度 = 大气总压力 / (干空气气体常数 × 热力学温度) × (1 - 0.378 φ P_s / 大气总压力)
计算时，先根据温度t查得饱和水蒸气压力P_s，再已知相对湿度φ，即可求出P_v，代入计算。
一个重要的结论：在相同的大气总压力和温度下，湿空气的密度总是小于干空气的密度。因为水蒸气的分子量（18）小于干空气的平均分子量（≈29），混入水蒸气会使得混合气体变轻。因此，在潮湿天气（如雨天、夏季），风机产生的压力和所需的功率会略有下降。忽略这一点，在干燥天气设计好的系统，到了潮湿天气可能风量会略微偏大。
3.3 风机设计中对湿空气的考量
高湿环境选型：对于长期在高温高湿环境（如沿海地区电站、纺织车间）运行的风机，必须以当地气象站提供的夏季平均甚至极端湿空气参数来计算介质密度，从而正确确定电机的功率裕量，避免因密度计算偏大（误用干空气密度）导致电机功率选得过大，造成长期低负载运行，效率和功率因数低下。
工艺过程设计：在烘干、曝气等工艺中，空气的含湿量和密度在整个过程中是变化的。风机通常位于流程的进口（吸入湿空气）或出口（排出高温高湿废气）。设计时需要明确风机所在位置介质的温度、压力和湿度条件，以此作为计算密度的依据。例如，对于烘干线的引风机，它处理的是高温高湿废气，其密度远低于进口的冷空气密度，因此所需功率通常比想象的要小。
防腐蚀与防水设计：输送湿空气，特别是当壳体表面温度可能低于废气露点温度时，会产生冷凝水。这就需要在风机壳体底部设计排水孔，并对转轴密封、轴承座等部位采取额外的防水防锈措施。对于含有腐蚀性成分的湿气体（如电镀废气），叶轮和机壳需采用不锈钢或玻璃钢等防腐材料。
结论
离心风机的设计绝非简单的机械结构仿制，其核心在于对流体介质性质的深刻理解与精确计算。本文系统论述了混合气体与湿空气这两类常见介质的基础理论、关键参数和计算方法，并紧密结合了风机设计的实际工程应用。
总结而言：
理想气体状态方程 P = ρ R T 是一切计算的根基。
风机性能与介质密度ρ直接相关，“密度修正”是连接样本标准性能与实际工况的桥梁。
对于混合气体，核心是计算其平均气体常数 R_mix 或平均分子量 M_mix。
对于湿空气，需关注水蒸气分压 P_v、相对湿度φ 和含湿量d，并理解其密度低于干空气的特性。
掌握这些理论基础，风机技术人员才能从“依样画葫芦”的模仿者，转变为能够应对复杂多变工况的设计者，从而在设备选型、性能预测、故障诊断和系统优化中做出准确、高效的决策，最终实现设备的节能、稳定与可靠运行。
