多级离心鼓风机 C500-2.3性能、配件与修理解析
作者：王军（139-7298-9387）
关键词：多级离心鼓风机、C500-2.3、性能参数、风机配件、风机维修、轴功率、喘振

引言

在工业流体输送领域，特别是涉及高压空气、气体介质的场合，离心风机扮演着至关重要的角色。其中，多级离心鼓风机凭借其能够提供稳定、高压气流的特性，广泛应用于污水处理、冶炼鼓风、物料输送、化工合成等工业流程。作为一名风机技术从业者，深入理解特定型号风机的性能、结构及维护要点，是确保设备安全、高效、长周期运行的基础。本文将以C500-2.3型多级离心鼓风机为核心，系统阐述其基础知识、性能特点，并对关键配件及常见故障的修理进行深入解析。

第一章 离心风机基础概述

离心风机的工作原理基于动能转换为势能。当电机驱动风机叶轮高速旋转时，叶轮间的气体在离心力的作用下被甩向叶轮外缘，流速增加，动能提高。随后，这些高速气体进入截面逐渐扩大的蜗壳或导叶流道，流速降低，部分动能转化为静压能（即压力），最终以高于进口的压力排出。

根据结构和压力能力，离心风机可分为多种系列，常见的有：

“C”型系列多级风机：本文主角所属系列，通过多个叶轮串联工作，逐级提高气体压力，适用于中高压场合。 “D”型系列高速高压风机：通常采用高转速设计，结构紧凑，单级或少量级数即可实现很高压力。 “AI”型系列单级悬臂风机：叶轮悬臂安装，结构相对简单，适用于中低压工况。 “AII”型系列单级双支撑风机：叶轮由轴承箱两端支撑，运行更平稳，适用于较大流量和较高压力的单级需求。 “S”型系列单级高速双支撑风机：结合了高速和双支撑特点，性能强劲。 “G”是通风机系列：一般用于通风换气，压力较低。 “Y”是引风机系列：专为输送高温、含尘烟气设计，材质和结构有特殊要求。

多级离心鼓风机的核心优势在于，它将气体的增压过程分散到多个阶段，每个叶轮只需承担总压升的一部分，这使得单个叶轮的线速度不致过高，提高了转子刚性和运行可靠性，同时能实现单级离心风机难以达到的高压头。

第二章 C500-2.3型多级离心鼓风机性能深度解析

C500-2.3是该系列中的一款典型产品，其型号通常蕴含了基本信息：“C”代表多级离心，“500”很可能表示额定进口容积流量为500立方米每分钟，“2.3”可能指代产品序列或特定设计版本。下面结合给定的参数进行性能分析。

1. 基本运行参数：

输送介质：空气。这是最常见的介质，其物性相对稳定。 进风口流量：500 m³/min。这是风机在进口状态下的容积流量，是风机选型的关键参数之一，直接反映了风机的输送能力。 进风口压力：1 Kgf/cm²（约等于0.980665 Bar，绝对压力）。此参数表明风机进口并非标准大气压（1.033 Kgf/cm²），而是带有一定背压，这在系统工程中常见，例如从某个压力容器中抽气。 进风口温度：20 ℃。这是标准常温，是计算介质密度和性能的基准温度。 进风口介质密度：1.2 kg/m³。此值是基于标准空气（20℃, 101.325 kPa）的密度。在实际计算中，密度需根据实际进口压力、温度进行修正。密度计算公式为：密度等于进口绝对压力除以（气体常数乘以进口绝对温度）。空气的气体常数约为287 J/(kg·K)。 出风口升压：13000 mmH₂O（约等于127.4 kPa）。这是风机产生的压差，即出口压力与进口压力之差，是风机做功能力的核心体现。将mmH₂O转换为Pa（帕斯卡）的关系是：1 mmH₂O ≈ 9.80665 Pa。 轴功率：1060 KW。这是风机轴从电机实际接收的功率，用于克服气体升压、各种流动损失和机械损失。它是衡量风机能耗的直接指标。 转速：2980 r/min。这是风机转子的工作转速，接近普通两极电机的同步转速（3000 r/min），转速的稳定对性能至关重要。 配套电机及功率：2极1250 KW。电机功率（1250 KW）大于风机轴功率（1060 KW），提供了必要的功率裕量，以应对工况波动和确保启动顺利。

2.性能计算与评估：

有效功率（空气功率）：风机传递给气体的实际功率。计算公式为：有效功率等于流量乘以压升再除以效率（考虑单位一致性）。更直接地，有效功率（KW） = （流量 m³/s） × （压升 Pa） / 1000。首先将流量500 m³/min转换为500/60 ≈ 8.333 m³/s。压升13000 mmH₂O ≈ 13000 × 9.80665 ≈ 127486 Pa。则有效功率 ≈ 8.333 × 127486 / 1000 ≈ 1062 KW。此计算结果与给定的轴功率1060 KW非常接近，表明在计算工况下，风机的效率接近100%，这在实际中是不可能的，通常意味着给定的参数可能是设计点参数，且轴功率和有效功率数值可能存在四舍五入或为理论计算值。实际上，风机存在能量损失。 风机效率：理论上，效率等于有效功率除以轴功率。若按上述计算的有效功率1062KW和轴功率1060KW，效率超过100%，显然不合理。这提示我们，在实际分析中，需要更精确的参数或理解这是理想工况下的标注。通常，高效多级离心鼓风机的效率可达70%-85%。合理的估算应是：效率 ≈ （有效功率 / 轴功率） × 100%。如果有效功率按实际可能值（例如，考虑损失后约为900KW）计算，则效率 ≈ 900 / 1060 ≈ 85%，这是一个比较合理的水平。 比转速：是一个无量纲参数，用于表征风机的型式（离心、混流、轴流）和性能特点。其计算公式（按我国常用公式）为：比转速 = （转速 × 流量开平方） / （压升的3/4次方），其中流量需用立方米每秒单位，压升用毫米水柱单位。比转速值有助于判断风机的大致类型，低比转速对应高压力、小流量的离心式。 性能曲线：虽然不输出图表，但需理解C500-2.3风机存在一组特性曲线，包括压力-流量曲线、功率-流量曲线、效率-流量曲线。在额定点（流量500 m³/min，升压13000mmH₂O）附近，风机效率最高。当流量减小至一定程度时，会进入“喘振区”，这是危险工况，必须避免。当流量增大时，压力会下降，功率一般会上升，但可能受电机功率限制。

第三章 风机关键配件解析

多级离心鼓风机的可靠运行离不开各个精密配件的协同工作。C500-2.3型号机的主要配件包括：

1. 转子组件： 这是风机的核心运动部件。

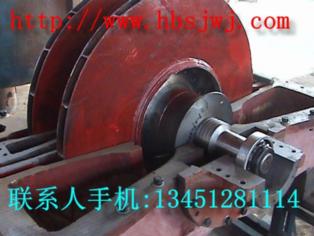

叶轮：通常采用后向弯曲叶片，效率较高。每个叶轮都经过精密动平衡校正，以确保高速旋转下的平稳性。材质根据介质和压力选择，常用优质碳钢或不锈钢。 主轴：承载所有叶轮并传递扭矩，要求高强度、高刚性，通常由合金钢锻造而成，并进行调质处理。 平衡盘：由于多级叶轮产生的轴向力很大，平衡盘用于自动平衡大部分轴向力，保护推力轴承。它是多级风机设计的关键部件。 联轴器：连接风机主轴和电机轴，传递动力。常用膜片式或齿式联轴器，能补偿一定的轴向、径向和角向偏差。

2. 静止部件：

机壳：包容转子和气体流道，承受内部压力。多为水平剖分式，便于检修。材质一般为铸铁或铸钢。 扩压器/导叶：位于每个叶轮出口，将气体的动能有效地转化为压力能。其设计直接影响风机效率。 密封系统：包括级间密封（如迷宫密封）和轴端密封。级间密封防止气体在各级间短路，保证压升效率。轴端密封防止气体向外泄漏或外界空气进入。对于空气介质，迷宫密封是常见选择。 轴承系统：包括径向轴承和推力轴承。径向轴承支撑转子重量，保证径向定位；推力轴承承受剩余的轴向力。高速风机多采用滑动轴承（如椭圆瓦轴承），运行平稳，阻尼性好。

3. 辅助系统：

润滑系统：为轴承和齿轮（如果有）提供强制润滑，包括油箱、油泵、冷却器、过滤器等，是保证机械部件寿命的关键。 冷却系统：可能包括对轴承润滑油、机壳和压缩后气体的冷却，以控制温度，保证材料强度和密封性能。 监测仪表：包括振动、温度、压力传感器等，用于实时监控风机运行状态，是实现预测性维护的基础。

第四章 风机常见故障与修理解析

对C500-2.3这类高压高速设备，定期维护和及时修理至关重要。

1. 常见故障现象及原因分析：

振动超标：
原因：转子动平衡破坏（叶轮磨损、结垢、部件松动）；对中不良（基础沉降、管道应力）；轴承损坏（磨损、疲劳、润滑不良）；喘振；轴弯曲。 修理：停机检查。重新进行转子动平衡校正；重新找正电机与风机对中；更换轴承；检查并消除喘振原因（如调整工况）；校直或更换主轴。
轴承温度过高：
原因：润滑不良（油量不足、油质劣化、油路堵塞）；轴承装配不当（间隙过小或过大）；冷却效果差（冷却器堵塞、水量不足）；超负荷运行。 修理：检查润滑系统，更换润滑油，清洗油路；重新调整轴承间隙；清理冷却器，保证冷却水畅通；检查运行参数是否超标。
性能下降（流量或压力不足）：
原因：进口过滤器堵塞；密封间隙过大，内泄漏严重；叶轮磨损或腐蚀；转速未达到额定值（如皮带打滑、电机问题）；管网阻力增大。 修理：清洗或更换过滤器；停机调整或更换迷宫密封齿；检查并修复或更换受损叶轮；检查驱动系统，确保额定转速；检查管网系统。
喘振：
原因：当风机在小流量工况下运行，气流在叶道内产生严重分离和旋涡，导致流量和压力周期性剧烈波动，伴有巨大噪音和振动，对风机破坏性极大。 修理/预防：立即开大出口阀门或打开旁通阀，增大流量，使工况点移出喘振区。根本解决需检查并确保风机始终在稳定工作区运行，必要时安装自动防喘振控制系统。

2. 大修流程与要点：
对于C500-2.3风机的大修，应遵循严谨的流程：

前期准备：制定详尽的检修方案，准备图纸、备件、专用工具（如液压螺母拉伸器、轴承加热器等），落实安全措施。 解体检查：按顺序拆卸联轴器、轴承箱、机壳上盖、转子等。对所有部件进行清洗、检查、测量（如密封间隙、轴承游隙、叶轮口环磨损量、轴弯曲度等），并详细记录。 零件修复与更换：对磨损超差的密封件、轴承等必须更换。对叶轮、主轴等关键件进行无损探伤（如MT、PT）。转子组件重新动平衡至标准要求（通常要求达到G2.5或更高精度）。 回装与调整：按逆序回装，确保各部件清洁。严格控制关键装配间隙（如径向轴承间隙、推力轴承间隙、迷宫密封间隙）。精确进行转子对中。 试车与验收：大修后，先进行点动检查，无异常后空载试运行，监测振动、温度、噪音等。正常后逐步加载至额定工况，各项参数稳定合格后方可投入正式运行。

结论

C500-2.3型多级离心鼓风机是一款设计用于提供高压空气的中大型工业装备。通过对其性能参数的深入解读，我们能够准确把握其工作能力和能耗水平。对其关键配件的剖析，有助于理解其内部结构和工作原理。而对常见故障和修理流程的解析，则为现场技术人员提供了维护和故障处理的系统性思路。掌握这些基础知识，是实现风机安全、稳定、长周期、高效运行的根本保障。在实际工作中，应严格遵循操作规程，加强状态监测，推行预防性维护和预测性维护，方能最大限度地发挥设备效能，为企业创造更大价值。
