多级离心鼓风机 C500-2.4性能、配件与修理解析

作者：王军（139-7298-9387）

关键词：多级离心鼓风机，C500-2.4，风机性能，风机配件，风机修理，离心风机基础知识

引言

在工业流体输送与气体增压领域，离心风机扮演着至关重要的角色。作为一名风机技术从业者，深入理解各类风机的原理、性能及维护要点是保障设备稳定运行、提升生产效率的基础。本文将围绕离心风机的基础知识展开，并重点以C500-2.4型多级离心鼓风机为具体案例，对其性能参数进行深入解读，同时对其核心配件构成与常见故障的修理维护策略进行系统性解析，旨在为同行提供一份实用的技术参考。

第一章 离心风机基础理论概述

离心风机，顾名思义，其工作原理基于离心力。当风机叶轮被电机驱动高速旋转时，叶片间的气体随之转动，在离心力的作用下，气体被甩向叶轮外缘，从而使叶轮中心处形成低压区，外界气体在大气压作用下被持续吸入。被甩出的气体在蜗壳形机壳内汇集，其动能部分转化为压力能，最终以高于进口的压力排出。

1.1 核心性能参数及其相互关系

要评价一台风机的性能，必须理解以下几个关键参数：

流量 (Q)：指单位时间内通过风机的气体体积，通常以立方米每分钟 (m³/min) 或立方米每小时 (m³/h) 表示。它直接反映了风机的输送能力。案例中的C500-2.4风机，其进风口流量为500 m³/min，这是其核心设计指标之一。 压力：风机所产生的压力分为全压和静压。全压是风机出口截面与进口截面的总压之差，它代表了风机赋予气体的总能量。静压则是全压减去动压（气体因速度具有的能量）后的部分，是用于克服系统阻力的有效压力。在工程应用中，常用毫米水柱 (mmH₂O) 或帕斯卡 (Pa) 作为单位。本例中“出风口升压14000 mmH₂O”通常指的是风机出口相对于进口的静压增加值，是衡量风机增压能力的关键指标。 功率 (P)：风机的功率分为轴功率和有效功率。轴功率 (P_shaft) 是指电动机传递给风机轴的功率，单位通常为千瓦 (KW)。本例中轴功率为1127 KW。有效功率 (P_effective) 是指单位时间内风机传递给气体的有效能量，其计算公式为：有效功率 （千瓦） 等于 流量 （立方米每秒） 乘以 全压 （帕斯卡） 再除以 1000。风机效率 (η) 则是有效功率与轴功率的比值，即效率 等于 （有效功率 除以 轴功率） 乘以 百分之百，它反映了风机将机械能转换为气体压力能的完善程度。 转速 (n)：指风机叶轮每分钟旋转的圈数，单位是转每分钟 (r/min)。转速直接影响风机的流量、压力和功率，其关系由风机相似定律描述：流量与转速成正比；压力与转速的二次方成正比；轴功率与转速的三次方成正比。C500-2.4的转速为2980 r/min，这是典型的二极电机同步转速。 介质密度 (ρ)：气体介质的密度对风机性能有显著影响。风机的压力、功率均与密度成正比。因此，性能参数通常是在标准状态（如空气密度1.2 kg/m³）下给出的。若实际运行介质的密度、温度、压力与标定条件不同，需按相关公式进行换算。本例中明确介质为空气，密度1.2 kg/m³，温度20℃，这为标准状态。

1.2 离心风机的分类

根据结构和压力范围，离心风机可分为多种系列，文中提及的系列是常见的分类方式：

“C”型系列多级风机：如本文主角C500-2.4，通过多个叶轮串联工作，逐级增压，适用于中高压场合。 “D”型系列高速高压风机：通常采用更高转速和特殊结构，实现更高的单级压升。 “AI”型系列单级悬臂风机：叶轮悬臂安装，结构紧凑，适用于中低压场合。 “S”型系列单级高速双支撑风机：叶轮两端支撑，运行稳定，适用于高速、中等压力工况。 “AII”型系列单级双支撑风机：结构与S型类似，可能侧重不同应用领域。 “G”是通风机系列：一般用于通风换气，压力较低。 “Y”是引风机系列：常用于锅炉等设备引风，考虑耐温、防磨损等特性。

第二章 C500-2.4型多级离心鼓风机性能深度解析

C500-2.4属于典型的“C”型多级离心鼓风机，其型号编码通常蕴含基本信息：“C”代表多级系列，“500”很可能表示额定流量为500 m³/min，“2.4”可能涉及设计序列或压力等级。结合其给定参数，我们进行如下分析：

2.1 设计工况点分析

在给定的进口条件下（流量500 m³/min，进口压力1 Kgf/cm²（约98.066 KPa绝压），进口温度20℃，介质密度1.2 kg/m³），风机需产生14000 mmH₂O（约137.293 KPa）的出风口升压（静压）。此时，风机轴功率为1127 KW。

效率估算：首先将流量转换为立方米每秒：500 / 60 ≈ 8.333 m³/s。出风口升压137293 Pa。则有效功率 P_effective = (8.333 * 137293) / 1000 ≈ 1143.7 KW。风机效率 η = (1143.7 / 1127) * 100% ≈ 101.5%。这个计算结果略高于100%，理论上不可能。出现这种情况的可能原因包括：1） 提供的“出风口升压”可能是指全压值而非静压值，若为全压，则计算有效功率更准确；2） 参数存在四舍五入或特定条件下的标定值；3） 需要更精确的参数值进行计算。在实际工程中，此类高压风机的效率通常在70%-85%之间。我们应以厂家提供的额定效率为准，此计算旨在说明参数间的关联性。可以确定的是，1127KW的轴功率完全能满足在该流量和压力下驱动风机运行。 电机选配：配套电机功率为1250 KW，2极（对应同步转速3000 r/min，实际运行约2980 r/min）。电机功率留有（1250 - 1127）/ 1127 ≈ 10.9%的富裕量，这是必要的安全余量，用于应对可能的工况波动、电网电压变化、传动损失（若为直联则损失很小）以及确保电机不会长期满负荷运行，从而提高设备可靠性和寿命。

2.2性能曲线与运行范围

每台风机都有其独特的性能曲线，表示在固定转速下，风机的流量与压力、功率、效率之间的关系。

压力-流量曲线 (P-Q曲线)：通常是一条从左上方向右下方倾斜的曲线。对于C500-2.4，在2980 r/min转速下，当流量为500 m³/min时，对应的压力应为14000 mmH₂O左右，此点为额定工作点。流量小于此值时，压力会升高；流量大于此值时，压力会下降。需要避免在失速区（小流量不稳定工况）和喘振区（风机周期性剧烈波动，非常危险）运行。 功率-流量曲线 (N-Q曲线)：离心风机的轴功率通常随流量的增加而增加。在额定点，功率为1127 KW。选择电机功率时，必须确保在整个可运行流量范围内，风机所需的轴功率都不超过电机的额定功率，并留有适当余量。 效率-流量曲线 (η-Q曲线)：效率曲线通常呈抛物线状，存在一个最高效率点。风机应尽可能在高效区（通常为最高效率点附近±10%的区域）运行，以节约能源。C500-2.4的额定点应设计在高效区内。

2.3 影响因素分析

转速影响：若实际转速因电源频率变化而偏离2980 r/min，性能将按相似定律变化。例如，转速下降5%，流量约下降5%，压力约下降10%，轴功率约下降14%。这也是变频调速节能的理论基础。 介质条件影响：如果进口空气温度升高或海拔增高导致密度降低，风机产生的压力和所需功率都会成比例下降。例如，若密度降至1.1 kg/m³，则出口压力约为14000 * (1.1/1.2) ≈ 12833 mmH₂O，轴功率约为1127 * (1.1/1.2) ≈ 1033 KW。用户需根据实际运行环境评估风机能力。

第三章 C500-2.4风机核心配件解析

多级离心鼓风机结构复杂，由众多精密配件构成。了解各配件的功能、材质和装配关系，是进行维护和修理的前提。

3.1 转动组件

叶轮：是风机的“心脏”，其设计、制造质量直接决定风机性能和可靠性。C500-2.4为多级风机，装有多个叶轮串联在同一轴上。叶轮通常采用优质合金钢（如35CrMo）精密铸造或焊接而成，并进行动平衡校正，以确保高速旋转时的稳定性。叶片型线对效率有重大影响。 主轴：承载所有叶轮并传递扭矩。要求具有高强度、高刚性和良好的韧性。材料常选用40Cr或42CrMo等，需经调质处理。轴颈、轴肩等关键部位尺寸精度和表面光洁度要求极高。 平衡盘/鼓：多级风机中用于平衡大部分轴向力的关键部件。它通过产生一个与叶轮产生的轴向力方向相反的平衡力，显著减小作用在推力轴承上的残余轴向力，提高轴承寿命。 联轴器：连接风机主轴和电机轴，传递动力。对于高速风机，常采用高精度的膜片式或齿式联轴器，能补偿一定的径向、角向和轴向偏差，并减少振动传递。

3.2 静止部件

机壳：也称为气缸，容纳转子组件和导叶，承受内部压力。通常由铸铁或铸钢制成，水平中分式结构便于拆装检修。机壳需有足够的刚度和强度，防止变形。 级间导叶/隔板：安装在各级叶轮之间，固定于机壳内。其作用一是将上一级叶轮出口的气体引导至下一级叶轮进口，保证气流方向；二是将部分动压转化为静压（扩压作用）。导叶流道型线的设计对级效率和整机性能至关重要。 密封系统：包括级间密封（迷宫密封）、轴端密封等。迷宫密封是最常用的形式，通过一系列狭窄的间隙和膨胀空腔来减少气体泄漏。密封齿与轴（或轴套）之间的间隙是装配和检修的关键控制点，间隙过大会导致内泄漏增加，效率下降；间隙过小则有摩擦风险。 轴承座与轴承：支撑转子径向载荷的是径向轴承，通常采用滑动轴承（如椭圆瓦轴承），因其具有良好的阻尼和稳定性。承受残余轴向载荷的是推力轴承，通常采用金斯伯雷或米切尔式可倾瓦推力轴承。轴承的润滑、冷却和振动监测至关重要。

3.3 辅助系统

润滑系统：为轴承和齿轮（如果有）提供清洁、足量、温度适宜的润滑油。包括主辅油泵、油箱、冷却器、过滤器、安全阀及复杂的管路仪表系统。润滑系统是风机的“生命线”，其故障可能导致灾难性后果。 冷却系统：可能包括对轴承润滑油的冷却，以及在某些情况下对压缩后气体的级间冷却（但根据参数，C500-2.4可能无内置冷却器，气体为绝热压缩过程升温）。 监测仪表系统：包括轴振动、轴位移、轴承温度、进排气压力/温度、转速等传感器和仪表，用于实时监控风机运行状态，是实现预测性维护和安全联锁的基础。

第四章 C500-2.4风机常见故障与修理维护策略

风机修理是一项系统工程，需遵循严谨的程序和标准。

4.1 常见故障现象与原因分析

振动超标：是最常见的故障。
原因：转子不平衡（叶轮结垢、磨损、叶片断裂）、对中不良、轴承损坏、基础松动、喘振、轴弯曲、动静部件摩擦等。
轴承温度高：
原因：润滑油质不佳（污染、乳化、粘度不对）、油量不足、冷却不良、轴承间隙不当、轴承损坏、安装不当等。
性能下降（压力或流量不足）：
原因：转速降低、进口过滤器堵塞、密封间隙磨损过大导致内泄漏严重、叶轮腐蚀或磨损、导叶通道积垢等。
异常声响：
原因：轴承损坏（尖锐或沉闷声）、喘振（周期性吼叫声）、动静部件摩擦（刮擦声）、齿轮啮合不良（撞击声，若有时）等。

4.2 修理维护流程与要点

前期准备：办理停电、挂牌等安全手续。准备齐全的图纸（总装图、部件图）、维修手册、专用工具和量具。对拆装步骤、技术标准、人员分工进行详细规划。 解体检查：

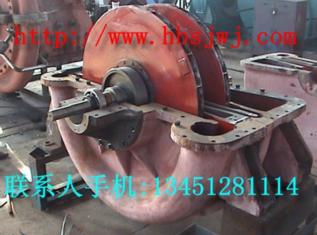

拆除关联部件：断开联轴器，拆除进出口管路、润滑油管、仪表接线等。 揭盖：吊开上机壳（对于水平中分机壳），需注意平衡，保护中分面。 吊出转子：使用专用吊具，平稳、垂直地吊出转子总成，放置在专用的V型铁或支架上。 全面检查测量：
转子：检查叶轮、主轴、平衡盘等有无裂纹、磨损、腐蚀。重点进行跳动量测量（径向圆跳动、端面圆跳动）检查轴弯曲度。必要时送专业厂家进行动平衡校正。 密封：测量所有迷宫密封的径向和轴向间隙，记录并与标准值对比。 轴承：检查巴氏合金层有无磨损、剥落、裂纹、烧灼痕迹。测量轴承间隙（径向轴承的顶隙、侧隙；推力轴承的瓦块磨损量和总间隙）。 机壳与隔板：检查有无裂纹、变形，流道有无腐蚀或结垢。检查中分面密封性。
修理与更换：

清理：彻底清除叶轮、导叶、机壳流道内的油污和积垢。 修复：对于轻微磨损的密封部位，可考虑更换密封件（如迷宫密封齿片）。轴颈轻微磨损可采用镀铬等工艺修复。叶轮轻微腐蚀可进行补焊后修磨，但需重新进行动平衡。 更换：对达到寿命或损坏的零件坚决更换，如轴承、密封件、O型圈等。所有更换件必须符合原设计规格和材质要求。
回装与调试：

回装转子：确保机壳内部清洁无异物。平稳落下转子。 调整间隙：严格按照图纸要求，调整各级密封间隙、叶轮与隔板的对中位置等。这是保证修复后性能的关键。 扣盖：清洁中分面，涂抹规定密封胶，均匀紧固中分面螺栓至规定扭矩。 对中：精细调整风机与电机的位置，使联轴器对中（径向、端面偏差）达到标准要求（通常要求非常严格，如百分表读数在0.05mm以内）。 恢复系统：连接所有管路、线路。 油循环：在启动前，必须进行润滑油冲洗，直至油质清洁达标。 试运行：先点动检查转向。然后依次进行无负荷试车、逐步升压加载试车。密切监控振动、温度、压力等所有参数，确保均在允许范围内。试运行合格后方可正式投运。

4.3 预防性维护建议

日常巡检：检查油位、油温、油压、振动、声音有无异常。 定期维护：定期分析润滑油品质，定期更换润滑油和滤芯，定期检查紧固件松动情况。 状态监测：利用在线振动监测系统，定期采集数据并分析趋势，早期发现潜在故障，实现预测性维修，避免非计划停机。

结论

C500-2.4型多级离心鼓风机作为一款典型的中高压气体输送设备，其性能优异，结构复杂。深入理解其基于离心力原理的工作方式，掌握流量、压力、功率、效率等关键参数的内在联系，是正确选型和高效运行的基础。对其转动组件、静止部件和辅助系统等核心配件的熟悉，则为日常维护和故障处理提供了清晰的思路。而规范、细致的修理流程，特别是精确的间隙调整和对中，是保证风机修理后恢复甚至提升原有性能的根本保障。通过建立科学的预防性维护体系，可以最大限度地延长风机寿命，保障生产系统的稳定可靠运行。希望本文能为广大风机技术同仁提供有益的借鉴。
