多级离心鼓风机C510-2.3性能解析与维护修理探讨

作者：王军（139-7298-9387）

关键词：多级离心鼓风机、C510-2.3、性能参数、风机配件、风机修理、叶轮、平衡

引言

在工业领域，特别是污水处理、矿山通风、化工冶炼、物料输送等流程中，离心风机是不可或缺的核心动力设备。其中，多级离心鼓风机以其能够提供稳定、高压气体介质的特性，占据了重要的市场地位。本文旨在从风机技术的基础知识入手，结合我司生产的典型型号C510-2.3多级离心鼓风机，深入剖析其性能特点，并对核心配件及常见故障的修理维护进行系统性说明，以期为同行及用户提供有价值的参考。

第一章：离心风机基础概述

离心风机的工作原理基于动能转换为势能。当电机驱动风机叶轮高速旋转时，叶轮叶片间的气体在离心力的作用下被甩向叶轮外缘，从而获得动能（速度能）和压力能。被甩出的气体进入机壳（蜗壳）的扩压通道，流速逐渐降低，部分动能进一步转化为静压能，最终以高于进口的压力从风机出口排出。与此同时，叶轮中心部位形成低压区，外部气体被持续吸入，构成连续的气体输送过程。

离心风机家族庞大，根据结构和压力范围，可大致分为以下几大系列（参照您提供的分类）：

“C”型系列多级风机： 本文重点讨论的类型。通过将多个单级叶轮串联在同一根轴上，每一级叶轮都对气体进行增压，最终出口压力为各级增压之和。适用于中高压场合，特点是压力高、流量稳定。 “D”型系列高速高压风机： 通常采用高转速设计，通过单个或多个叶轮实现高压，结构紧凑，效率较高。 “AI”型系列单级悬臂风机： 叶轮悬臂安装，结构简单，维护方便，适用于中低压工况。 “AII”型系列单级双支撑风机： 叶轮置于两个轴承之间，转子稳定性好，适用于较“AI”型更苛刻的工况。 “S”型系列单级高速双支撑风机： 高转速、双支撑结构，常用于要求高效率和较高压力的场合。 “G”是通风机系列： 一般为低压、大流量的通风换气设备。 “Y”是引风机系列： 专门用于输送高温、含尘烟气，在材料选择和结构上考虑耐温、防磨措施。

第二章：C510-2.3型多级离心鼓风机性能深度解析

型号C510-2.3清晰地标示了其核心特征：“C”代表多级系列，“510”代表额定进口流量为510立方米每分钟，“2.3”可能代表叶轮级数或产品序列。下面结合您提供的参数进行详细说明。

1. 基本性能参数：

输送介质： 空气。这是最常见的介质，风机设计时主要考虑空气的物理性质。 进风口流量 (Q)： 510 m³/min。这是在进口状态下的体积流量，是风机选型的关键参数之一。它决定了风机的输送能力。 进风口压力 (P1)： 1 Kgf/cm² (约合 98.0665 kPa，绝压)。这是风机进口处的气体绝对压力。1 Kgf/cm²相当于一个标准大气压，表明该风机是在常压下吸入空气。 进风口温度 (t1)： 20℃。这是介质的进口温度，用于计算介质密度。 进风口介质密度 (ρ1)： 1.2 kg/m³。这是在标准状态（20℃，101.325 kPa）下干空气的密度。密度是影响风机功率和压力的重要参数，风机性能曲线通常是在标准密度下绘制的。 出风口升压 (ΔP)： 13000 mmH₂ (约合 127.4 kPa)。这是风机出口与进口的静压差，是衡量风机增压能力的核心指标。13000mmH₂O属于高压范围，正是多级离心风机的典型应用领域。 轴功率 (Psh)： 1110 KW。指风机轴实际消耗的功率，不包括电机和传动装置的损失。轴功率的计算公式为：轴功率 约等于 （流量 × 全压） / （1000 × 风机全压效率 × 机械传动效率）。全压等于静压加上动压。 转速 (n)： 2980 r/min。这是风机转子的工作转速，通常由电机极数决定（2极电机同步转速为3000r/min）。高转速是实现高压和小型化的关键。 配套电机及功率： 2极，1250 KW。电机功率（1250KW）大于风机轴功率（1110KW），提供了必要的功率裕量，确保风机在工况波动时也能稳定运行，避免电机过载。

2.性能参数间的内在联系：

离心风机的性能遵循特定的规律，即风机定律（相似定律）：

流量与转速成正比： Q / Q₀ = n / n₀ 压力与转速的平方成正比： P / P₀ = (n / n₀)² 轴功率与转速的三次方成正比： Psh / Psh₀ = (n / n₀)³

对于C510-2.3风机，在2980r/min的额定转速下，达到了设计的流量和压力。如果实际工况需要调整，通过变频器改变转速是最有效的节能调节方式。例如，将转速降低10%，流量大约降低10%，压力降低约19%，而轴功率将下降约27%，节能效果显著。

3. 效率分析：

虽然未直接给出效率值，但我们可以进行估算。首先计算风机的全压（需估算动压部分）。假设出口流速为40m/s，出口面积根据流量和流速估算，动压约为1000 Pa。则全压 ΔPt ≈ 静压ΔP + 动压 ≈ 127.4 kPa + 1.0 kPa = 128.4 kPa。
风机有效功率 Pe = (Q × ΔPt) / 60000 = (510 × 128.4) / 60000 ≈ 1092 KW （此处Q单位为m³/min，ΔPt单位为kPa，换算后得到KW）。
因此，风机全压效率 η = Pe / Psh ≈ 1092 / 1110 ≈ 98.4%。这个效率值偏高，在实际计算中需考虑机械效率（联轴器损失等），通常风机的内效率会在82%-88%之间，这是一个比较高效的水平，符合现代高效风机的设计目标。

第三章：C510-2.3风机核心配件解析

多级离心鼓风机是精密设备，其可靠性依赖于每个配件的质量和状态。以下是C510-2.3的关键配件：

1. 转子总成： 这是风机的“心脏”。包括主轴、各级叶轮、平衡盘、推力盘、联轴器等。主轴需采用高强度合金钢，经过精密的加工和热处理，保证刚性和动态平衡。叶轮是核心做功部件，多为后向或径向型线，采用高强度铝合金或不锈钢精密铸造或焊接而成，并经动平衡校正至极高精度（如G2.5级）。

2. 叶轮： 多级风机通常有2-10级叶轮。C510-2.3可能为2级或3级。每一级叶轮都对气体增压。叶轮的型线、进口角度、出口宽度等参数直接决定了风机的流量、压力和效率。

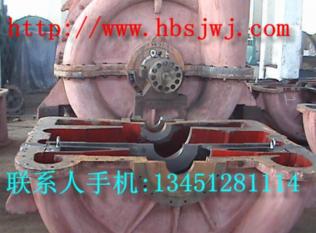

3. 机壳与隔板： 机壳承受内部压力，通常为铸铁或铸钢结构。隔板将各级叶轮分开，其上设有扩压器和回流器。扩压器将叶轮出口的高速气体的动能转化为静压能；回流器则将气体顺畅地引导至下一级叶轮的进口。

4. <密封系统：> 包括级间密封、轴端密封（如迷宫密封、碳环密封或机械密封）。其作用是防止气体在级间短路泄漏和向机外泄漏，保证风机效率和运行安全。对于输送空气的风机，迷宫密封是最常见的选择。

5. 轴承系统： 包括径向轴承和推力轴承。径向轴承支撑转子重量，通常采用滑动轴承（椭圆瓦或可倾瓦轴承），具有良好的阻尼和稳定性。推力轴承承受转子剩余的轴向推力（平衡盘平衡掉大部分轴向力），确保转子轴向定位准确。

6. 润滑系统： 为轴承和齿轮（如果有）提供强制润滑，包括油箱、油泵、冷却器、过滤器等。可靠的润滑是风机长期稳定运行的保障。

7. 平衡盘： 多级风机的关键部件。利用其两侧的压力差，产生一个与叶轮产生的轴向推力方向相反的力，从而大部分抵消了巨大的轴向推力，极大地减轻了推力轴承的负荷。

第四章：风机常见故障与修理维护要点

对风机进行科学的维护和及时的修理是保障其寿命的关键。

1. 日常维护：

巡检： 定时检查油位、油温、油压、轴承温度、振动值、噪音等。 润滑： 定期取样分析润滑油品质，及时更换滤芯和变质润滑油。 清洁： 保持设备清洁，特别是冷却器表面，保证散热效果。

2. 常见故障与修理解析：

故障一：振动超标
原因分析：
转子不平衡： 最常见的原因。叶轮磨损、结垢、异物附着或叶轮变形都会导致质量分布不均。 对中不良： 风机与电机联轴器对中超差，产生附加力。 轴承损坏： 磨损、疲劳剥落等。 基础松动或机座变形。 喘振： 当风机在小流量工况下运行，出现流量周期性剧烈波动，伴随剧烈振动和噪音。
修理方案：

动平衡校正： 这是解决不平衡振动的根本方法。首先进行现场振动测量，分析频谱，确定是静不平衡还是动不平衡。然后在专用动平衡机上或进行现场动平衡，通过在不平衡质量对称位置添加或去除配重块（如焊接平衡钉或钻孔），使转子残余不平衡量达到标准要求（如IS 1940 G2.5级）。 重新对中： 使用激光对中仪，精确调整电机和风机的位置，确保径向和轴向偏差在允许范围内。 更换轴承： 拆卸轴承箱，检查轴承游隙和磨损情况，更换新轴承，并确保安装到位。 加固基础： 检查地脚螺栓紧固力矩，必要时进行基础二次灌浆。
故障二：轴承温度过高
原因分析：

润滑不良： 油量不足、油质劣化、油路堵塞。 冷却不足： 冷却器结垢或冷却水量不足。 轴承安装不当： 预紧力过大或配合过盈量不正确。 载荷过大： 轴向力未完全平衡，推力轴承负荷过大。
修理方案：

检查润滑系统，更换润滑油和滤芯，清洗油路。 清洗油冷却器，检查冷却水系统。 重新安装轴承，确保符合图纸要求的配合公差。 检查平衡盘和密封的磨损情况，确保轴向力平衡系统工作正常。
故障三：风量或压力不足
原因分析：

转速降低： 电机故障或变频器设置问题。 密封泄漏： 级间密封或轴端密封磨损严重，内泄漏增大。 叶轮磨损或腐蚀： 效率下降。 滤清器堵塞： 进口阻力增大，导致进口流量不足。
修理方案：

检查电机和驱动系统，恢复额定转速。 解体风机，检查所有迷宫密封的间隙，超过允许值必须更换。 检查叶轮，如磨损严重，需进行修复或更换。修复后必须重新进行动平衡。 清洗或更换进口滤清器。
故障四：异常噪音
原因分析： 轴承损坏、齿轮磨损（如果有齿轮箱）、转子与静止件摩擦（如气封摩擦）、喘振。 修理方案： 根据噪音特征判断声源。停机检查，更换损坏部件，调整动静间隙，避免喘振工况运行。

大修流程概述：
对于C510-2.3这类大型风机，大修是一项系统工程，通常包括：

停机、隔离、断电： 确保安全。 解体： 按顺序拆卸联轴器、轴承箱、机壳上盖、转子等。 清洗检查： 彻底清洗所有零件，进行无损探伤（如PT、MT检查叶轮和主轴），测量各部件的磨损和间隙。 修复更换： 对超标零件进行修复（如刷镀、喷涂）或更换（如密封、轴承）。 回装与对中： 严格按照装配工艺和间隙要求回装，最后进行精确对中。 单机试车： 连接油路，点动盘车，无异常后正式启动，监测振动、温度等参数至正常。

结论

C510-2.3型多级离心鼓风机是一款设计精良、性能优异的高压气体输送设备。深入理解其性能参数间的内在关系，是进行选型、操作和调节的基础。而对转子、密封、轴承等核心配件的深刻认知，以及系统性地掌握振动、温升等常见故障的诊断与修理技术，是保障风机长周期、安全、稳定运行的基石。作为风机技术人员，我们应不断深化理论修养，积累实践经验，才能更好地服务于生产，创造更大价值。
