多级离心鼓风机 C530-2.25性能、配件与修理解析

作者：王军（139-7298-9387）

关键词：多级离心鼓风机、C530-2.25、风机性能、风机配件、风机修理、轴功率、升压

引言

在工业流体输送领域，离心风机，特别是多级离心鼓风机，扮演着至关重要的角色。它们以其高压力、大流量、运行平稳可靠的特点，广泛应用于污水处理、冶金、矿山、电力、化工等众多行业。作为一名风机技术从业者，深入理解特定型号风机的性能特性、核心配件构成以及维护修理要点，是确保设备长期稳定运行、优化生产效率的关键。本文将以C530-2.25型多级离心鼓风机为具体案例，结合其明确的运行参数，系统性地阐述其基础知识、性能特点，并对关键配件及常见故障的修理流程进行深入解析，旨在为同行提供一份实用的技术参考。

第一章 离心风机基础概述

离心风机的工作原理基于动能转换为势能。当电机驱动风机叶轮高速旋转时，叶轮叶片间的气体在离心力的作用下被甩向叶轮外缘，气体的流速和压力随之增加。高速气体离开叶轮后进入机壳（蜗壳），在蜗壳的扩压通道中，气体的流速逐渐降低，部分动能进一步转化为静压能，最终以较高的压力从出口排出。与此同时，叶轮中心部位因气体被甩出而形成低压区，外部气体在大气压作用下被源源不断地吸入，从而形成连续的气体输送。

根据结构和压力能力的不同，离心风机可分为多种系列，常见的包括：

“C”型系列多级风机：由多个叶轮串联构成，每级叶轮对气体进行增压，总出口压力为各级压力之和，适用于中高压场合。 “D”型系列高速高压风机：通常采用高转速设计，结构紧凑，单级或少量叶轮即可实现很高压力。 “AI”型系列单级悬臂风机：叶轮悬臂安装，结构简单，适用于中低压工况。 “S”型系列单级高速双支撑风机：叶轮由两端轴承支撑，适用于高转速、高负荷工况，运行更稳定。 “AII”型系列单级双支撑风机：同样是双支撑结构，适用于中型流量和压力。 “G”是通风机系列：主要用于一般通风换气，压力较低。 “Y”是引风机系列：常用于锅炉等设备的烟气引风，考虑耐温防腐。

本文重点讨论的C530-2.25即属于典型的“C”型多级离心鼓风机。

第二章 C530-2.25型多级离心鼓风机性能深度解析

C530-2.25是该型号风机的规格代码，通常蕴含了基本性能信息：“C”代表多级系列，“530”很可能指额定进口容积流量为530立方米每分钟，“2.25”可能涉及设计序号或压力等级。下面结合给定的具体参数进行性能分析。

1. 输送介质与进口条件

输送介质：空气。这是最常见的介质，其物理性质相对稳定。 进口流量：530 m³/min。这是风机在进口状态下单位时间内输送的空气体积，是风机选型的核心参数之一，直接关系到工艺系统的处理能力。 进口压力：1 Kgf/cm²（约等于98.07 kPa，绝压）。这表明风机是从一个高于标准大气压的环境吸气。在性能计算中，必须明确使用的是绝对压力还是表压，此处应为绝对压力。 进口温度：20℃。温度影响气体密度和粘度，是性能换算的重要依据。 进口介质密度：1.2 kg/m³。这是在进口压力1 Kgf/cm²（绝压）和温度20℃下计算得到的空气密度。标准状态（101.325 kPa， 20℃）下空气密度约为1.2 kg/m³，此处进口压力接近标准大气压，故密度相近。密度直接影响风机的压升能力和功率消耗。

2. 出口性能与能量转换

出风口升压：12500 mmH₂O（约等于122.6 kPa）。这是风机出口压力与进口压力（表压）之差，是风机克服系统阻力能力的直接体现。将mmH₂O转换为国际单位帕斯卡（Pa）是常见计算需求，转换关系为：1 mmH₂O ≈ 9.8 Pa。因此，12500 mmH₂O ≈ 122500 Pa。 轴功率：1110 KW。这是风机轴从电机实际接收到的功率，是风机自身消耗的有效功率。它不包括电机、传动装置等的损失。轴功率的计算与流量、压升、效率密切相关。 转速：2980 r/min。这是风机转子的旋转速度，通常由电机极数决定（2极电机同步转速为3000 r/min，额定转速略低）。转速是影响风机性能最关键的因素之一，风机的流量、压力、功率都与转速存在特定的比例关系（相似定律）。

3.性能关联与效率分析
风机的有效功率（空气功率）可以通过公式计算：有效功率（KW）等于 （流量（m³/s） 乘以 升压（Pa））除以 1000。
首先进行单位换算：流量 Q = 530 m³/min / 60 ≈ 8.833 m³/s；升压 ΔP ≈ 122500 Pa。
则有效功率 Pe = (8.833 * 122500) / 1000 ≈ 1082 KW。
已知轴功率 Ps = 1110 KW。
因此，风机的绝热效率（或全压效率）η 可以估算为：效率 η 等于（有效功率 Pe 除以 轴功率 Ps） 乘以 百分之百。
η ≈ (1082 / 1110) * 100% ≈ 97.5%。
这个效率值非常高，典型的多级离心鼓风机效率通常在70%-85%之间，97.5%可能是一个设计点或理想工况下的值，也可能参数已考虑了较高的内效率。在实际应用中，效率会受到运行点偏离设计点、内部泄漏、摩擦损失等多种因素影响。

4. 配套电机

配套电机及功率：2极1250KW。2极电机转速高，与风机额定转速2980 r/min匹配。电机功率1250KW大于风机轴功率1110KW，这提供了必要的功率裕量，以确保电机不会过载，并考虑了可能的工况波动和启动电流。电机功率裕量系数约为1250/1110≈1.13，符合一般工程选型规范。

第三章 风机核心配件解析

多级离心鼓风机如同一个精密的系统，其可靠性和性能由各个配件的质量和匹配度决定。C530-2.25作为多级风机，其主要配件包括：

1. 转子组件
这是风机的“心脏”。主要包括：

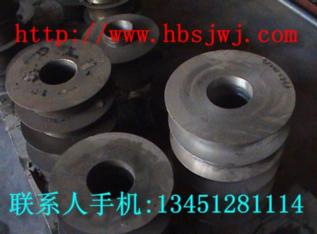

叶轮：通常由高强度合金钢精密铸造或焊接而成，如34CrNiMo6等。每个叶轮都经过动平衡校正，以确保高速旋转时的稳定性。多级风机有多个叶轮串联安装在同一主轴上。 主轴：采用优质合金钢（如42CrMo）锻造，经过调质处理，具有高强度和韧性。其上装有叶轮、平衡盘、联轴器等，是整个转子系统的核心承载件。 平衡盘/鼓：安装在转子的特定位置（通常位于高压端），用于平衡大部分由叶轮产生的轴向推力，减小推力轴承的负荷。 联轴器：连接风机主轴和电机轴，传递扭矩。常用膜片式联轴器，能补偿一定的轴向、径向和角向偏差，并传递扭矩。

2. 静子组件
这是风机的“躯干”，固定不动，引导气流和支撑转子。

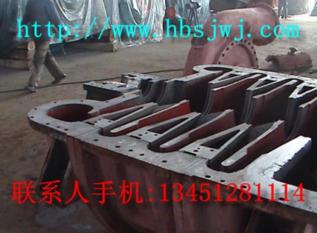

机壳（气缸）：通常为铸铁或铸钢件，水平剖分或垂直剖分结构，用于容纳转子和内件。它承受着气体的压力。 隔板与导叶：安装在机壳内，将机壳分隔成多个级。每级包括一个叶轮和一个导叶器。导叶器的作用是将从叶轮出来的高速气体的动能有效地转化为静压能，并引导气体以最佳角度进入下一级叶轮进口。导叶的形状和安装角度对风机效率有显著影响。 进气室和排气室：分别位于机壳的两端，用于引导气体平稳进入第一级叶轮和从最后一级导叶排出。

3. 轴承系统
这是风机的“关节”，支撑转子并限制其运动。

径向轴承：通常采用滑动轴承（如椭圆瓦轴承），用于支撑转子重量，保持转子径向位置。它们依靠油膜润滑，具有良好的阻尼特性，运行平稳。 推力轴承：用于承受剩余的轴向推力（平衡盘未完全平衡的部分以及转子动力学效应产生的力），确保转子轴向定位准确。多为金斯伯雷型或米切尔型滑动轴承。

4. 密封系统
用于减少气体泄漏，保证效率和安全。

级间密封：通常为迷宫密封，安装在隔板与主轴之间，防止气体从高压级向低压级泄漏。 轴端密封：防止机壳内气体向外泄漏或外界空气吸入。根据介质和压力，可采用迷宫密封、浮环密封或干气密封等。对于输送空气的C530-2.25，迷宫密封是常见选择。

5. 润滑与冷却系统

润滑油站：为径向轴承、推力轴承以及可能需要的齿轮箱提供强制润滑。包括油箱、油泵、冷却器、过滤器、安全阀等部件，确保润滑油的压力、温度和清洁度。 冷却系统：可能包括对润滑油、机壳和压缩后气体的冷却。风冷或水冷换热器是常见部件，用于控制设备温度，保证材料强度和密封性能。

第四章 风机常见故障与修理流程解析

对风机进行定期维护和及时修理是延长其寿命的关键。以下结合C530-2.25型号机的特点，解析常见故障及修理要点。

1. 常见故障现象与原因分析

振动超标：
原因：转子不平衡（叶轮磨损、结垢、部件松动）；轴承磨损或损坏；对中不良；基础松动；喘振（流量过小导致的不稳定工况）；油膜涡动或振荡。 处理：停机检查。首先复查对中情况。进行动平衡校验。检查轴承间隙和表面状况。检查地脚螺栓和基础。确保运行点远离喘振区。
轴承温度过高：
原因：润滑油量不足或油质恶化；润滑油温度高（冷却器故障）；轴承间隙不当或损坏；安装不当导致负荷过大。 处理：检查油压、油位和油品质量。清洗油冷却器。检查轴承，必要时更换。
性能下降（压力或流量不足）：
原因：进口过滤器堵塞；密封间隙过大导致内泄漏严重；叶轮腐蚀或磨损；转速降低（如皮带打滑，但直联的C530-2.25较少见）；管路系统泄漏或阻力增加。 处理：清洗或更换过滤器。停机检查并调整迷宫密封间隙。检查叶轮状态。核实电机转速和系统工况。
异常噪音：
原因：轴承损坏；转子与静子件摩擦（如密封刮擦）；喘振；松动部件。 处理：立即停机检查，定位声源，排除故障。

2. 大修流程与关键步骤
当风机运行时间达到规定周期或出现严重故障时，需进行解体大修。

前期准备：切断电源，挂牌上锁；隔离进出口管路，盲板隔离；排空润滑油；准备专用工具、备件和检修方案。 解体与检查：
拆除联轴器护罩和联轴器。 拆除进出口管路连接和附属仪表线。 打开机壳中分面，吊开上机壳。（注意：对于垂直剖分机壳，解体流程不同） 吊出转子总成，放置在专用支架上。 全面检查：
转子：检查叶轮有无裂纹、磨损、腐蚀；测量主轴直线度；检查所有紧固件。 密封：测量各级迷宫密封间隙，记录并与标准值对比。 轴承：检查巴氏合金层有无磨损、剥落、裂纹；测量轴承间隙。 机壳与隔板：检查有无裂纹、腐蚀，流道是否光滑。
修理与更换：

转子动平衡：如果叶轮有修复（如补焊）或更换，整个转子必须重新进行动平衡校正，精度需达到G2.5或更高标准。 密封更换：根据测量结果，更换磨损超差的迷宫密封齿或密封体。 轴承更换：若轴承磨损超标或损坏，按规程更换新轴承，保证合适的紧力和间隙。 清洗：彻底清洗所有部件、油管路和油箱。
回装与调试：

按解体相反顺序回装。确保各部件清洁，配合面涂适量密封胶。 严格控制转子在机壳内的轴向和径向位置。 恢复管路和仪表连接。 对中复查：在连接联轴器前，精确调整风机与电机的对中，确保径向和端面偏差在允许范围内。这是防止振动的重要环节。 油循环：连接润滑油路，启动油泵进行油循环，直至油质清洁。 试运行：点动检查转向无误后，正式启动。先空载运行，监测振动、轴承温度、油压等参数。正常后逐步加载至额定工况，全面考核风机性能。

结论

C530-2.25型多级离心鼓风机是一款设计用于提供中高压力、中等流量的高效流体机械。通过对其性能参数的深入解读，我们能够清晰地把握其在特定工况下的工作状态和能力边界。对其核心配件的解析，有助于理解其内部结构和工作原理。而系统化的故障分析与修理流程说明，则为现场维护人员提供了应对常见问题、执行规范大修的操作指南。
