多级离心鼓风机 C530-2.3性能、配件与修理解析

作者：王军（139-7298-9387）

关键词：多级离心鼓风机、C530-2.3、风机性能、风机配件、风机修理、轴功率、升压

引言

在工业流体输送与气体增压领域，离心风机扮演着至关重要的角色。其中，多级离心鼓风机凭借其能够产生较高压升的特点，广泛应用于污水处理、冶炼高炉、矿山通风、化工合成等诸多行业。本文旨在结合风机技术基础知识，以C530-2.3型多级离心鼓风机为具体案例，深入剖析其性能参数、核心配件构成以及常见的维修维护要点，为从事风机技术相关工作的同仁提供一份详实的参考。

第一章 离心风机基础概述

离心风机的工作原理基于动能转换为势能。当电机驱动风机叶轮高速旋转时，叶轮间的气体在离心力的作用下被甩向叶轮外缘，流经蜗壳时速度降低，部分动能转化为静压能，从而形成具有一定压力和流量的气流。其基本性能参数主要包括：

流量（Q）：单位时间内通过风机的气体体积，常用单位为立方米每分钟（m³/min）或立方米每小时（m³/h）。它反映了风机的输送能力。 压力：分为静压、动压和全压。风机样本中通常关注的是进出口的全压差，即风机赋予气体的总能量增量。对于鼓风机，常用“升压”或“出口压力”来描述，单位可为帕斯卡（Pa）、毫米水柱（mmH₂O）或千克力每平方厘米（Kgf/cm²）。1 Kgf/cm² ≈ 98066.5 Pa ≈ 10000 mmH₂O。 轴功率（Psh）：风机轴从原动机（如电机）上获得的功率，单位为千瓦（KW）。它是风机运行能耗的直接体现。 效率（η）：风机的有效功率（与流量和全压的乘积相关）与轴功率之比，是衡量风机能量转换效率的重要指标。效率越高，意味着能量损失越小，运行越经济。 转速（n）：风机叶轮每分钟的旋转圈数，单位为转每分钟（r/min）。风机的性能曲线（流量-压力曲线、流量-功率曲线）均是在特定转速下测得的。 介质密度（ρ）：输送气体的质量与体积之比，单位为千克每立方米（kg/m³）。风机的压力、功率与介质密度密切相关。当密度变化时，性能参数需按比例定律进行换算。

离心风机的分类方式多样。按压力可分为通风机（P < 15000 Pa）、鼓风机（15000 Pa ≤ P < 0.2 MPa）和压缩机（P ≥ 0.2 MPa）。按结构形式，如前言中提及，有“C”型多级离心鼓风机、“D”型高速高压风机、“AI”型单级悬臂风机、“S”型单级高速双支撑风机、“AII”型单级双支撑风机，以及“G”系列通风机、“Y”系列引风机等。C530-2.3即属于“C”型多级串联结构，通过多个叶轮依次增压来达到较高的出口压力。

第二章 C530-2.3型多级离心鼓风机性能深度解析

C530-2.3是一款典型的多级离心鼓风机，其型号通常蕴含了基本信息：“C”代表系列，“530”很可能指额定进口容积流量为530 m³/min，“2.3”可能表示叶轮级数或设计序号。下面结合给定参数进行性能分析：

输送介质：空气。这是最常见的介质，其物性相对稳定。 进风口流量：530 m³/min。这是风机在设计工况下的核心输送能力指标。 进风口压力：1 Kgf/cm²（绝压约等于101.325 KPa + 98.0665 Kpa ≈ 0.199 MPa）。此压力较高，说明进气并非标准大气压，可能来自上一级设备或处于一个加压环境中。性能计算需以此状态为基准。 进风口温度：20℃。标准温度，空气密度计算的基础之一。 进风口介质密度：1.2 kg/m³。此值略高于标准空气密度（20℃，101.325 KPa下约为1.2 kg/m³），与给定的进气压力1 Kgf/cm²（绝压约0.199 MPa）相符。密度是性能计算的关键参数。 出风口升压：13000 mmH₂O（约127.4 KPa）。这是风机产生的压力增量，即出口全压与进口全压之差。换算成国际单位制约为127.4 KPa，属于鼓风机范畴的高压水平。 轴功率：1145 KW。指风机转子所需功率，是选配电机的重要依据。它由气体获得的能量（有效功率）和风机内部的各种损失（流动损失、轮盘摩擦损失、机械损失等）共同决定。 转速：2980 r/min。这是典型的二极电机同步转速（3000 r/min）下的工作转速，属于中高速风机。 配套电机：2极，1250 KW。电机功率略大于风机轴功率，这为风机可能存在的短期超载（如启动瞬间、工况波动）以及传动损失（若为联轴器直联，效率较高，损失较小）提供了必要的安全余量。

性能关联分析：

压力与流量关系：在转速恒定时，离心风机的流量与压力通常呈近似反比关系。C530-2.3在530 m³/min流量下产生13000 mmH₂O的升压，是其设计工作点。若系统阻力变化，导致实际流量偏离此值，风机的实际运行压力和功率也会相应改变，遵循其固有的性能曲线。 功率计算验证：风机的有效功率（Pe）可以用公式估算：有效功率（千瓦） 约等于 [流量（立方米每秒） × 全压升（帕斯卡）] / 1000。将参数换算：Q = 530 / 60 ≈ 8.833 m³/s, ΔP = 13000 × 9.80665 ≈ 127486 Pa。则 Pe ≈ (8.833 × 127486) / 1000 ≈ 1126 KW。风机效率 η = Pe / Psh = 1126 / 1145 ≈ 98.3%。这个计算效率值偏高，在实际工程中，考虑到多级风机内部复杂的流动损失和机械损失，效率通常在70%-85%之间。可能的原因是指定的轴功率1145KW已经考虑了较高的预估效率，或者参数单位换算、定义（如压力是静压还是全压）存在细微差异。但总体而言，参数匹配关系合理，表明该风机在设计点具有优良的性能。 转速的影响：根据风机相似定律，流量与转速成正比，压力与转速的平方成正比，轴功率与转速的三次方成正比。因此，对于C530-2.3，若通过变频等方式改变转速，其性能将按此规律变化，这是调节风机工况、实现节能运行的重要手段。 密度的影响：风机的压力、功率与介质密度成正比。若实际进气密度因温度、压力或介质成分变化而偏离1.2 kg/m³，则风机的实际出口压力和所需轴功率需按比例进行修正。

第三章 C530-2.3型号机核心配件解析

多级离心鼓风机的结构相对复杂，主要由转子组件、定子组件、支撑与密封系统、润滑系统等部分组成。C530-2.3作为“C”型号机，其典型配件包括：

转子组件：
主轴：传递扭矩的核心部件，需具有高强度、高刚性及良好的动平衡性能。材料常选用优质合金钢。 叶轮：能量转换的核心。通常采用后向或径向叶片设计，以兼顾效率和压力。每个叶轮对应一个增压级。叶轮需经过精密加工和动平衡校正，材料需根据介质特性选择，如普通碳钢、不锈钢或更高级别的合金。多级风机的叶轮通常按顺序过盈装配或热套在主轴上。 平衡盘/鼓：用于平衡多级叶轮产生的巨大轴向推力，是保证风机稳定运行的关键部件。它通过产生一个反向的轴向力来抵消大部分转子轴向力，剩余推力由推力轴承承担。 联轴器：连接风机主轴与电机轴，传递动力。常用类型有膜片式、齿式等，要求对中精度高，能补偿少量轴向、径向和角向偏差。
定子组件：
机壳（气缸）：容纳转子和引导气流的主体结构，通常为水平剖分或垂直剖分式，材料为铸铁或铸钢。它形成气体的流道，并将各级叶轮出口的高速气流汇集并导向下一级或出口。 隔板与导叶：安装在机壳内，分隔各级叶轮。导叶（静止的叶片）的作用是将上一级叶轮出口气体的动能部分转化为静压能，并以合适的方向引导气体进入下一级叶轮进口，提高级间效率。 进气室与排气室：引导气体平稳进入首级叶轮和从末级蜗壳排出。
支撑与密封系统：
径向轴承：支撑转子重量，保证转子径向定位。一般采用滑动轴承（如椭圆瓦轴承）或滚动轴承，要求具有良好的耐磨性和稳定性。 推力轴承：承受转子剩余的轴向推力，防止转子发生轴向窜动。通常采用可倾瓦块式推力轴承。 密封：

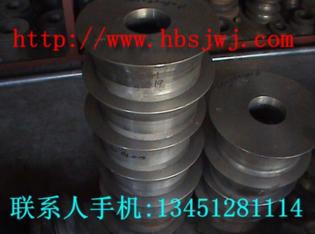

级间密封：位于隔板与主轴之间，防止高压级气体向低压级泄漏，通常采用迷宫密封。 轴端密封：防止机壳内气体沿轴向外泄或外部空气吸入。根据介质和压力，可选用迷宫密封、碳环密封、浮环密封或机械密封等。对于空气介质，迷宫密封应用普遍。
润滑系统：为轴承提供连续、清洁、足量的润滑油，起到润滑、冷却和清洁作用。包括主辅油泵、油箱、冷却器、过滤器、安全阀及管路仪表等。 监测仪表：包括轴振动、轴位移、轴承温度、润滑油压/温等传感器，实时监控风机运行状态，是设备安全的重要保障。

第四章 C530-2.3型号机常见故障与修理维护要点

风机的稳定运行依赖于正确的维护和及时的故障处理。以下结合C530-2.3的特点，解析常见问题及修理要点：

一、 日常维护与巡检

振动监测：定期使用振动分析仪检测轴承座振动值。振动异常增大是转子不平衡、对中不良、轴承损坏、动静件摩擦等故障的早期征兆。 温度监测：密切关注轴承温度，异常升高可能预示润滑不良、轴承磨损或安装问题。 润滑油管理：定期检查油位、油质，按时更换润滑油和清洗滤网，保证油路畅通。 声音监听：运行中有无异响，如摩擦声、撞击声。 泄漏检查：检查各密封点有无气体或润滑油泄漏。

二、 常见故障分析与修理

振动超标
原因：转子动平衡破坏（叶轮磨损、结垢、部件松动）；联轴器对中不良；轴承磨损或损坏；地脚螺栓松动；基础刚性不足；喘振（流量过小导致的不稳定工况）。 修理：停机后，重新进行转子动平衡校正；重新精确对中；更换损坏轴承；紧固地脚螺栓；检查基础。若为喘振，需调整操作工况，增大流量，检查并修复防喘振装置。
轴承温度高
原因：润滑油量不足或油质恶化；冷却器效果差；轴承间隙不当或损坏；安装不当导致预紧力过大。 修理：补充或更换润滑油；清洗冷却器；调整或更换轴承；重新按要求安装。
风量或压力不足
原因：进口滤网堵塞；密封间隙过大导致内泄漏严重；转速未达到额定值；叶轮磨损严重；系统阻力大于设计值。 修理：清洗或更换滤网；调整或更换迷宫密封等密封件；检查电机和变频器（如有）；检查并修复或更换磨损叶轮；检查管路系统，排除额外阻力点。
异常声响
原因：喘振（低沉吼声）；轴承损坏（连续或间歇性异响）；动静部件摩擦（刮擦声）。 修理：针对不同声响判断原因，按上述方法处理喘振、更换轴承或调整动静间隙。

三、 大修要点
风机运行一定周期后（通常按运行小时数或状态监测结果决定）需进行解体大修。

拆卸：按顺序拆卸，做好标记，保护精密表面。 清洗检查：彻底清洗所有零部件，检查主轴有无弯曲、裂纹；叶轮有无裂纹、磨损、腐蚀；密封间隙是否超标；轴承、齿轮等磨损情况。 修理与更换：对超标零件进行修复（如堆焊、喷涂、机加工）或更换。重点保证叶轮的形位公差和动平衡精度，密封间隙符合图纸要求。 装配：严格按照装配工艺进行，确保各部件的配合间隙、对中精度。转子组装后必须进行动平衡校正。 试车：大修后应进行空载和负载试车，逐步升速升压，密切监控振动、温度、压力等参数，确认一切正常后方可投入正式运行。

结论

C530-2.3型多级离心鼓风机是一款性能参数匹配合理、适用于高压大风量工况的可靠设备。深入理解其性能特点、熟练掌握其核心配件的结构与功能，并建立系统性的维护与故障处理方案，是保障风机长期稳定、高效运行的关键。作为风机技术人员，我们应不断深化理论基础，结合实践经验，才能有效应对设备运行中出现的各种挑战，为企业生产的连续性和经济性提供有力支持。
