多级离心鼓风机 C600-2.3性能、配件与修理解析

作者：王军（139-7298-9387）

关键词：多级离心鼓风机、C600-2.3、性能参数、风机配件、风机修理、风机技术

引言

在工业流体输送与气体增压领域，离心风机扮演着至关重要的角色。其中，多级离心鼓风机凭借其能够产生较高压升的特点，广泛应用于污水处理、冶金、化工、电力、建材等诸多行业。作为一名风机技术从业者，深入理解特定型号风机的性能、结构及维护要点，是确保设备安全、稳定、高效运行的基础。本文将围绕C系列多级离心鼓风机中的典型型号——C600-2.3，对其基础知识、性能特点、核心配件以及常见故障与修理流程进行系统性的阐述。

第一章 离心风机基础与C系列概述

第一节 离心风机工作原理简述

离心风机的工作原理基于动能转换为势能。当电机驱动风机叶轮高速旋转时，叶轮叶片间的气体在离心力的作用下被甩向叶轮外缘，气体的速度和压力随之增加。这股高速气体离开叶轮后进入蜗壳或扩压器，其流通截面逐渐增大，使得气体流速降低，部分动能进一步转化为静压能，最终以较高压力从风机出口排出。同时，叶轮中心部位形成低压区，促使外部气体被持续吸入，从而形成连续的气体输送。

其基本性能遵循离心式流体机械的欧拉方程，即风机对单位质量气体所做的功（理论压头）与叶轮进出口的圆周速度、气体绝对速度的切向分量变化有关。实际应用中，风机的全压等于出口全压与进口全压之差，通常用帕斯卡（Pa）或毫米水柱（mmH₂O）表示。

第二节 离心风机分类与“C”型系列定位

根据压力不同，离心风机大致可分为：

通风机（系列G）： 压力较低，一般全压小于15kPa。 鼓风机： 压力中等，全压范围通常在15kPa至200kPa之间。 压缩机： 压力很高，全压超过200kPa。

根据结构形式，离心风机主要分为：

单级风机： 只有一个叶轮，结构相对简单，适用于中低压场合。如“AI”型（单级悬臂）、“AII”型（单级双支撑）、“S”型（单级高速双支撑）。 多级风机： 将多个叶轮串联在同一根轴上，气体逐级增压，可获得远高于单级风机的出口压力。如“C”型（多级离心鼓风机）和“D”型（高速高压风机，通常也采用多级结构，但转速更高或设计更紧凑）。

“C”型系列多级离心鼓风机正是为了满足工业生产中对中等流量、较高压力（通常在几十至一百多kPa）的气源需求而设计的。它通过将多个结构相同的离心叶轮依次排列，并配以中间级间导叶（用于引导气体平稳进入下一级叶轮）和回流器，实现了能量的逐级累积，最终在出口达到目标压力。C系列风机以其结构坚固、运行可靠、效率较高和维护相对方便等特点，在众多工业场景中得到了广泛应用。

第二章 C600-2.3型多级离心鼓风机性能深度解析

型号C600-2.3清晰地标示了其核心参数：“C”代表多级离心鼓风机系列，“600”表示进口容积流量为600立方米每分钟，“2.3”可能代表叶轮级数或特定的设计序列号，在此我们可理解为该型号为2级或3级结构（具体需参考厂家技术资料，但性能分析基于给定参数）。下面结合提供的性能参数进行详细说明。

第一节 基本运行参数分析

输送介质与进口条件：
介质： 空气。这是最常见的输送介质，其物理性质相对稳定。 进口流量（Q）： 600 m³/min。这是在进口状态（压力1 kgf/cm²，温度20℃）下的容积流量。1 kgf/cm² 约等于 98.0665 kPa，属于正压进风条件，表明风机可能从某个具有一定压力的气源或前级设备吸气。 进口压力（P_in）： 1 Kgf/cm² (绝对压力约合 98.0665 kPa + 当地大气压，若按标准大气压101.325 kPa计，则绝对压力约199.391 kPa)。此参数非常重要，计算风机实际做功能力时需以此为基础。 进口温度（T_in）： 20℃。属于常温工况。 进口介质密度（ρ_in）： 1.2 kg/m³。此密度值是在标准状态（0℃， 101.325 kPa）下干空气的密度。对于给定的进口压力（1 kgf/cm² abs，约199.391 kPa）和温度（20℃），根据气体状态方程可估算实际进口密度约为 ρ_actual = ρ_standard * (P_actual / P_standard) * (T_standard / T_actual) = 1.2 * (199.391 / 101.325) * (273.15 / 293.15) ≈ 2.25 kg/m³。给定的1.2 kg/m³可能为标示的标准状态密度或特定约定值，性能计算中应明确使用实际进口密度。后续分析以给定参数为准。
出口参数与风机压升：
出风口升压（ΔP）： 13000 mmH₂O。这是风机出口相对于进口的静压增量。13000 mmH₂O 约等于 127.4 kPa (因为 1 mmH₂O ≈ 9.80665 Pa)。因此，风机出口绝对压力 P_out = P_in + ΔP ≈ 98.0665 kPa + 127.4 kPa = 225.4665 kPa (表压)。这个压力值表明C600-2.3属于高压鼓风机范畴。
驱动与能耗参数：
轴功率（P_shaft）： 1304 kW。这是风机轴要求输入的实际功率，是选择驱动电机的重要依据。它包含了风机内部所有的损失，如流动损失、轮盘摩擦损失、泄漏损失、机械摩擦损失等。 转速（n）： 2980 r/min。这是风机转子的工作转速，接近普通两极异步电机的同步转速（3000 r/min），说明风机很可能通过联轴器与电机直联。 配套电机及功率： 2极，1600 kW。电机功率（1600 kW）大于风机轴功率（1304 kW），提供了必要的功率裕量（约23%），以应对电网电压波动、工况变化、设备老化导致的功率上升以及启动瞬间的扭矩需求，确保电机不会过载运行。

第二节 性能指标计算与评价

有效功率（P_e）： 也称空气功率，是单位时间内风机传递给气体的有效能量。
P_e = (Q * ΔP) / (60 * 1000) [kW]，其中 Q 单位为 m³/min，ΔP 单位为 Pa。 ΔP = 13000 mmH₂ * 9.80665 Pa/mmH₂≈ 127486.45 Pa P_e = (600 * 127486.45) / (60 * 1000) ≈ 1274.86 kW
风机效率（η）： 是衡量风机能量转换效率的关键指标，为有效功率与轴功率之比。
η = P_e / P_shaft = 1274.86 / 1304 ≈ 0.977 或 97.7% 这个效率值非常高，接近98%，通常在实际工程中，考虑到各种损失，多级离心鼓风机的效率一般在78%-85%之间。给定的97.7%可能是在理想设计点、未计及所有实际损失的理论计算值，或者是基于特定约定（如使用标准密度而非实际进口密度）得出的。若使用给定的标准密度1.2 kg/m³和标准状态流量进行计算，效率可能会不同。在实际应用中，需以风机厂家提供的性能曲线和实测数据为准。此处计算揭示了参数间的关系，但实际效率需谨慎评估。
比转速（n_s）： 是一个无量纲参数，用于比较不同风机的性能特点和几何相似性。其计算公式（按我国常用形式）为：
n_s = 5.54 * n * Q^(1/2) / (ΔP / ρ)^(3/4) 其中 n 单位 r/min, Q 单位 m³/s (需将600 m³/min 转换为 10 m³/s), ΔP 单位 Pa, ρ 单位 kg/m³。 代入参数计算可得 n_s 值，该值可用于判断风机属于低比转速（径向叶轮）、中比转速（后向叶轮）还是高比转速（前向叶轮）类型。对于C600-2.3这种高压头、中等流量的风机，其比转速通常较低，对应叶轮形式更偏向窄而宽的径向型或后向型，以满足高压需求。

第三节 性能曲线与运行区

虽然不输出图表，但需理解C600-2.3风机的性能通常以性能曲线的形式表示，主要包括：

压力-流量曲线（P-Q曲线）： 显示在固定转速下，风机全压随风量变化的关系。通常风量增大时，压力下降。 功率-流量曲线（N-Q曲线）： 显示轴功率随风量变化的关系。对于离心风机，功率通常随流量增加而增加，但存在一个最大值。 效率-流量曲线（η-Q曲线）： 显示效率随风量变化的关系，存在一个最高效率点（设计点）。

风机的最佳运行区间应靠近最高效率点。操作时应避免在喘振区（小流量不稳定工况）和阻塞区（大流量阻力过大工况）长期运行。对于C600-2.3，给定的参数点（Q=600 m³/min, ΔP=13000 mmH₂O）应为其设计高效点。

第三章 C600-2.3风机核心配件解析

多级离心鼓风机的可靠性很大程度上取决于其关键零部件的设计与制造质量。以下是C600-2.3的主要配件及其功能解析。

第一节 转动组件

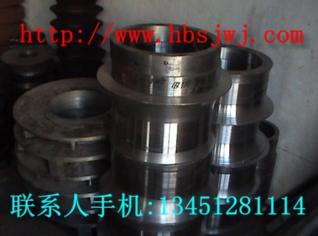

主轴： 采用高强度合金钢锻造而成，经过精密加工和热处理（如调质），具有足够的刚度、强度和韧性，以承受扭矩、弯矩、临界转速考验及叶轮等零件的过盈配合应力。轴上的轴颈、键槽等部位精度要求极高。 叶轮： 是风机的“心脏”，直接负责对气体做功。C600-2.3的每个叶轮通常采用后向或径向叶片设计，以利于高压头的产生。材料根据介质特性选择，如空气介质常用优质碳素结构钢或低合金钢。叶轮需经过动平衡校正（有时还需进行超速试验），确保运转平稳。叶轮与主轴采用过盈配合（热装或液压装配），并用键传递扭矩。 平衡盘/鼓： 多级风机中用于平衡大部分轴向力的关键部件。它通过产生一个与叶轮产生的轴向力方向相反的压力，将转子轴向载荷减小到推力轴承可承受的范围。其间隙控制至关重要。 联轴器： 连接风机主轴与电机轴，传递扭矩。常用膜片式或齿式联轴器，能补偿一定的轴向、径向和角向偏差，并减少振动传递。

第二节 静止部件

机壳（气缸）： 通常为水平剖分式或垂直剖分式（筒形），承受内部压力，引导气流。材料为铸铁或铸钢。要求有良好的刚性和气密性。 级间导叶与回流器： 安装在每级叶轮之后和下一级叶轮之前，用于将上一级叶轮出口的气体动能有效地转化为静压，并引导气体以合适的角度和均匀的速度进入下一级叶轮进口，减少流动损失。 密封装置：

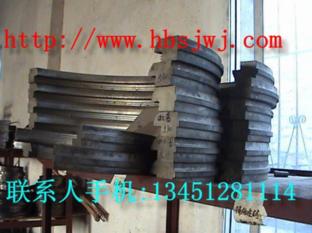

级间密封（迷宫密封）： 安装在隔板与轴之间，防止气体在级间窜流，保证各级效率。 轴端密封： 防止气体从机壳两端泄漏到大气中。根据压力和环境要求，可采用迷宫密封、填料密封或机械密封。对于空气介质，迷宫密封应用普遍。
轴承箱与轴承：
径向轴承： 通常采用滑动轴承（如椭圆瓦轴承）或滚动轴承，支撑转子重量，保持径向定位。 推力轴承： 承受剩余的轴向力，确保转子轴向定位准确。多采用金斯伯雷式或米切尔式可倾瓦推力轴承。

第三节 辅助系统

润滑系统： 为轴承、齿轮（如果有）提供清洁、足量、适当温度和压力的润滑油。包括油箱、油泵、冷却器、过滤器、安全阀、仪表及管路。 冷却系统： 对轴承润滑油、有时还包括机壳进行冷却，带走热量，保证各部件的正常工作温度。 监测仪表系统： 包括振动传感器、轴位移传感器、温度传感器（轴承温度、润滑油温）、压力表等，用于实时监控风机运行状态，实现预警和联锁停机。

第四章 C600-2.3风机常见故障与修理流程

定期维护和及时修理是保证风机长周期安全运行的关键。

第一节 常见故障现象与原因分析

振动超标：
原因： 转子动平衡破坏（叶轮磨损、结垢、部件松动）；对中不良；轴承磨损或损坏；地脚螺栓松动；转子弯曲；临界转速共振；喘振。
轴承温度过高：
原因： 润滑油量不足或油质恶化；冷却效果差；轴承装配间隙不当或损坏；负载过大；振动大。
风量或压力不足：
原因： 转速降低（如皮带打滑）；进口过滤器堵塞；密封间隙过大导致内泄漏严重；叶轮磨损或腐蚀；管网阻力增大（阀门未全开或管道堵塞）。
异常噪音：
原因： 轴承损坏；转子与静止件摩擦（扫膛）；喘振；地脚松动；齿轮啮合不良（如果有时）。
功耗增大：
原因： 叶轮与机壳摩擦；联轴器对中不良；介质密度或流量增大；机械摩擦阻力增大。

第二节 风机大修主要流程与要点

以大修为例，简述关键步骤：

停机准备与隔离： 切断电源，挂警示牌；关闭进出口阀门，隔离介质；排空润滑油。 解体：
拆除联轴器护罩，检查对中记录（如有）；断开所有连接管路和仪表线。 吊开上机壳（对于水平剖分式），注意保护结合面。 测量并记录各级密封间隙、叶轮窜量、轴承间隙等原始数据。 依次拆卸推力轴承、径向轴承，然后小心地将转子吊出，放置在专用支架上。
检查与测量：
转子： 检查轴颈、止推盘有无磨损、拉毛；检查叶轮有无裂纹、磨损、腐蚀，必要时进行无损探伤（如MT、PT）；检查键和键槽；对转子进行跳动测量和动平衡校验。 密封： 检查迷宫密封齿的磨损情况，测量间隙，超差需更换。 轴承： 检查巴氏合金层有无剥落、裂纹、磨损，测量间隙。 机壳与隔板： 检查结合面有无泄漏痕迹，流道有无腐蚀或结垢。 润滑油系统： 清洗油箱、油冷却器、油过滤器，更换润滑油。
修理与更换：
根据检查结果，对不合格的零件进行修复（如刷镀轴颈、补焊叶轮）或更换（如轴承、密封件）。 更换所有O型圈、垫片等密封件。
回装与调整：
按解体的逆顺序回装。确保转子在机壳内居中对中。 严格按照技术要求调整各级密封间隙、轴承间隙、转子轴向窜量。 恢复润滑油系统、仪表系统。
对中与试运行：
精细调整风机与电机轴的对中精度，达到标准要求。 手动盘车确认无卡涩。 连接联轴器，安装护罩。 进行单机试车：点动检查转向；无负荷运行，检查振动、温度、声音；逐步加载至额定工况，全面监测各项参数，确认正常后方可投入正式运行。

结语

C600-2.3型多级离心鼓风机作为一款典型的高压气体输送设备，其性能优越，结构复杂。深入理解其工作原理、性能参数的内在联系，熟悉其核心配件的结构与功能，掌握常见的故障模式及规范的修理维护流程，对于风机技术人员至关重要。唯有通过科学的管理、精心的维护和及时的检修，才能最大限度地发挥设备效能，延长其使用寿命，保障生产系统的稳定运行。希望本文能为同行在C600-2.3乃至同类风机的技术管理工作中提供有益的参考。
