多级离心鼓风机 C600-2.4 风机性能、配件及修理解析

作者：王军（139-7298-9387）

关键词：多级离心鼓风机，C600-2.4，风机性能，风机配件，风机修理，离心风机基础知识

引言

在工业流体输送与气体增压领域，离心风机扮演着至关重要的角色。其中，多级离心鼓风机凭借其能够产生较高压升的特点，在污水处理、冶炼高炉、化工合成、矿山通风等诸多需要中高压风源的工况中得到了广泛应用。本文旨在系统阐述离心风机的基础知识，并重点以C600-2.4型多级离心鼓风机为具体案例，深入剖析其性能参数、核心配件构成以及维护修理要点，以期能为风机技术同行提供一份实用的参考。

第一章 离心风机基础理论知识

离心风机的工作原理基于动能转换为静压能。当电机驱动风机叶轮高速旋转时，叶轮叶片间的气体在离心力的作用下被甩向叶轮外缘，气体的流速和压力随之增加。高速气体离开叶轮后进入截面积逐渐扩大的蜗壳或导叶装置，在此过程中，气体流速降低，部分动能进一步转化为静压能，最终以较高压力从风机出口排出。

1.1 核心性能参数解析

流量 (Q)：指单位时间内通过风机进口的气体体积，单位为立方米每分钟 (m³/min) 或立方米每小时 (m³/h)。它反映了风机的输送能力。案例中C600-2.4的进口流量为600 m³/min，这是一个标志其处理能力的核心指标。 压力：风机的压力参数通常分为以下几种：
全压 (Pt)：指风机出口截面与进口截面上气体的总能量之差，代表了风机赋予单位体积气体的总能量。 静压 (Ps)：全压中克服管道阻力有效的部分，是气体静止压力相对于大气压力的超出值。 动压 (Pv)：由气体流速产生的压力，计算公式为：动压等于二分之一乘以气体密度乘以气体流速的平方。 升压 (ΔP)：指风机出口静压与进口静压之差。案例中给出的“出风口升压14000 mmH₂O”即指此参数，它直观表明了风机对气体的增压效果。需要注意的是，1 kgf/cm² 约等于 10000 mmH₂O，因此进口压力1 kgf/cm²（绝压）对应约10米水柱，而出口升压14000 mmH₂O（约1.4 kgf/cm²）是表压，出口绝对压力约为进口绝对压力加上升压。
轴功率 (Psh)：指风机轴从原动机（如电机）上获得的功率，单位为千瓦 (KW)。案例中轴功率为1360 KW。它不等于电机输出功率，会略小于电机功率 due t传动损失（如联轴器损失）。 效率 (η)：风机的效率是衡量其能量转换效能的关键指标，分为全压效率和静压效率。全压效率等于风机有效功率（气体获得的功率，等于流量乘以全压除以常数）与轴功率的比值。高效率意味着更少的能量浪费和更低的运行成本。 转速 (n)：指风机叶轮每分钟的旋转圈数，单位为转每分钟 (r/min)。转速直接影响风机的流量、压力和功率。案例中转速为2980 r/min，属于高速风机范畴，通常采用2极电机直联驱动。 介质密度 (ρ)：气体的密度对风机性能有显著影响。风机的压力、功率与密度大致成正比。性能曲线通常是在标准状态（如空气密度1.2 kg/m³）下测定的，实际运行中若介质温度、压力变化导致密度改变，需进行性能换算。案例中进口介质密度为1.2 kg/m³，为标准空气密度。

1.2 风机系列简介

根据结构形式和性能特点，离心风机可分为多种系列：

“C”型系列：通常指多级、慢转速、叶轮为前向型的离心鼓风机。其特点是压力较高，流量相对稳定，结构相对紧凑。本文主角C600-2.4即属于此系列。 “D”型系列：指多级、高速高压离心鼓风机。通常采用双支撑结构，转速更高，能产生比“C”型系列更大的压力。 “AI”型系列：单级、悬臂式离心鼓风机。结构简单，维护方便，适用于中低压场合。 “AII”型系列：单级、双支撑离心鼓风机。转子稳定性优于悬臂式，适用于稍大流量和压力的工况。 “S”型系列：单级、高速双支撑离心鼓风机。通常采用高转速设计，能达到较高的单级压升。 “G”型系列：通风机系列，主要用于通风换气，压力较低。 “Y”型系列：引风机系列，常用于锅炉等设备引风，耐温性能要求高。

第二章 C600-2.4型多级离心鼓风机性能深度解析

C600-2.4型号通常可解读为：C代表多级系列，600代表额定流量约为600 m³/min，2.4可能代表设计序号或特定压力等级。结合给定的参数，我们对其性能进行深入分析。

2.1 设计工况点分析

流量与压力匹配：在进口流量600 m³/min，进口压力1 kgf/cm²（绝压），温度20℃，密度1.2 kg/m³的条件下，风机实现了14000 mmH₂O（约0.14 MPa）的出风口升压。这表明该风机设计工况点旨在满足需要中等流量、中高压力（表压约1.4 kgf/cm²）的应用场景。 功率匹配与电机选型：风机轴功率为1360 KW。配套电机功率为1600 KW。电机功率需大于轴功率，以提供一定的安全余量（储备系数），应对可能的工况波动（如进口过滤器堵塞导致进口压力降低，密度减小但流量需维持恒定会导致轴功率上升）、启动电流以及确保电机不在满负荷下长期运行而过热。2极电机的同步转速为3000 r/min，实际转速2980 r/min符合异步电机的转差率特性，表明采用直联驱动方式，传动效率高。 效率估算：虽然未直接给出效率值，但我们可以进行粗略估算。风机有效功率 Peff = (Q * ΔP) / (102 * η_trans) ，其中Q为流量(m³/s)，ΔP为压升(kgf/m²)，102为单位换算系数，η_trans为考虑水柱米与公斤力转换的效率（此处可近似为1）。先将参数统一单位：Q=600/60=10 m³/s, ΔP=14000 mmH₂O ≈ 14000 kgf/m²。则 Peff ≈ (10 * 14000) / 102 ≈ 1373 KW。风机全压效率 η = Peff / Psh ≈ 1373 / 1360 ≈ 1.01，这显然不合理，说明上述简化计算未考虑介质密度的绝对压力背景和全压与静压升的区别。更精确的计算需使用全压并考虑进口条件。通常，设计良好的多级离心鼓风机全压效率可达78%-85%。根据轴功率1360KW反推，其效率应处于合理的高效区间。

2.2性能曲线特性

对于C600-2.4这类多级离心风机，其性能曲线（流量-压力曲线）通常比较陡峭。这意味着在转速恒定的情况下，流量变化对出口压力影响显著。当管网阻力增加（如阀门关小），流量减小，压力会明显升高；反之，管网阻力减小，流量增大，压力会下降。这种特性要求运行中需注意稳定工况，避免在小流量区运行以防喘振。

2.3 喘振与阻塞

喘振：当风机流量减小到一定程度时，会出现气流在叶道内分离、倒流，导致风机压力和流量周期性剧烈波动的现象。喘振会严重损坏风机。C600-2.4必须设置防喘振措施，如放空阀或回流阀。 阻塞：当流量增大到一定程度时，流道内流速接近音速，流动受阻，效率急剧下降。运行中应避免长时间在过大流量下运行。

第三章 C600-2.4型多级离心鼓风机核心配件解析

了解风机的核心配件是进行维护和修理的基础。C600-2.4作为多级离心鼓风机，其主要部件包括：

3.1 转子总成

这是风机的核心旋转部件。

叶轮：通常采用高强度合金钢（如34CrNi3Mo）精密铸造或焊接而成，并进行动平衡校正。多级风机有多个叶轮串联安装在同一主轴上，每一级叶轮对气体进行增压。叶轮的型线（如后向、径向、前向）影响风机性能和效率。 主轴：承受扭矩、弯矩和离心力，要求高强度、高刚性。材料常为优质碳素钢或合金钢。 平衡盘：用于平衡多级叶轮产生的巨大轴向推力，减少推力轴承的负荷。 联轴器：连接风机主轴和电机轴，传递扭矩。常用膜片式或齿式联轴器，能补偿一定的对中误差。

3.2 定子部分

机壳：通常为铸铁或铸钢结构，分为水平中分或垂直剖分形式，便于安装和检修。它容纳转子和导流部件，并形成气体的流通路径。 扩压器/导叶：位于每级叶轮出口，将气体的动能转化为静压能。可以是无叶扩压器或叶片式扩压器。 回流器：在多级风机中，引导上一级出口的气体平稳进入下一级叶轮的进口。 进气室与排气室：引导气体均匀进入首级叶轮和从末级导出。

3.3 轴承系统

径向轴承：支撑转子重量，保持径向定位。高速风机如C600-2.4（2980 r/min）多采用滑动轴承（如椭圆瓦轴承、可倾瓦轴承），运行平稳，阻尼性好。 推力轴承：承受残余的轴向推力，确保转子轴向定位。常采用金斯伯雷式或米切尔式推力轴承。

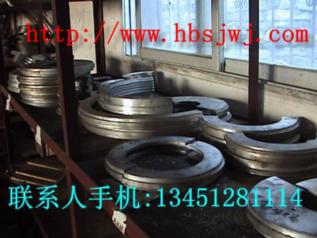

3.4 密封系统

防止气体在轴端泄漏和外部空气吸入。

级间密封：通常为迷宫密封，安装在隔板与轴之间，减少级间窜气。 轴端密封：根据介质和压力，可采用迷宫密封、浮环密封或机械密封。对于输送空气的C600-2.4，迷宫密封是常见选择。

3.5 润滑系统

为轴承和齿轮（若有）提供润滑和冷却。包括主油泵、辅助油泵、油箱、冷却器、过滤器、安全阀等。确保润滑油压、油温、清洁度在要求范围内至关重要。

第四章 C600-2.4型多级离心鼓风机常见故障与修理解析

风机修理需遵循“诊断准确、准备充分、操作规范、验收严格”的原则。

4.1 常见故障类型

振动超标：最常见故障之一。原因可能包括：
转子不平衡（叶轮结垢、磨损、部件松动）。 对中不良（风机与电机中心偏差超差）。 轴承损坏（磨损、疲劳剥落）。 基础松动或共振。 喘振引起的剧烈振动。
轴承温度过高：
润滑油问题（油量不足、油质劣化、油温高、油路堵塞）。 轴承装配间隙不当（过紧或过松）。 轴承本身缺陷或疲劳损坏。 负载过大或冷却不良。
性能下降（压力或流量不足）：
进口过滤器堵塞导致进气压力降低，密度减小。 密封间隙过大，内泄漏严重。 叶轮磨损、腐蚀或积垢，效率降低。 转速未达到额定值（如皮带打滑、电源频率低）。
异常声响：
轴承损坏的金属摩擦、撞击声。 喘振的周期性吼叫声。 部件松动或摩擦的刮擦声。

4.2 修理流程与关键技术

前期准备：
停机隔离与安全措施：切断电源，挂警示牌，隔离介质管路。 数据采集与分析：查阅运行记录，分析振动、温度、性能数据，初步判断故障点。 工具与备件准备：准备专用工具（拉马、液压螺母工具、对中仪等）、合格备件（轴承、密封、O型圈等）及耗材。
解体与检查：
按顺序拆卸联轴器护罩、联轴器、轴承盖、轴承、密封等。 对于水平中分机壳，吊开上机壳，吊出转子总成。 彻底清洗所有零部件，检查测量：
转子：进行跳动检查，重点检查轴颈、叶轮口环、平衡盘等部位。必要时送专业厂家进行动平衡校正。 叶轮：检查有无裂纹、磨损、腐蚀。测量口环间隙。 密封：检查迷宫密封齿的磨损情况，测量间隙。 轴承：检查巴氏合金层有无磨损、剥落、裂纹。测量轴承间隙。 机壳、扩压器、回流器：检查有无腐蚀、裂纹，流道是否光滑。
修理与更换：
转子动平衡：这是修理中的关键环节。必须在动平衡机上按精度等级（如G2.5）进行校正。不平衡量超标是振动的主要根源。 轴承更换：严格按规程安装新轴承，保证合适的紧力、间隙和接触面积。 密封更换：安装新密封件，确保各部位间隙符合图纸要求。间隙过大会导致泄漏，过小可能摩擦。 叶轮修复：对于轻微磨损可进行堆焊修复后机加工并重新平衡。严重损坏需更换叶轮。
回装与对中：
按解体相反顺序回装，确保各部件清洁、到位。 对中是核心：使用激光对中仪等精密工具，精细调整风机与电机的相对位置，确保径向和轴向偏差在允许范围内（通常要求精度在0.05mm以内）。不良对中是导致振动和轴承损坏的重要原因。
试车与验收：
修理完成后，先进行点动检查有无摩擦异响。 然后空载试运行，逐步升速，监测振动、轴承温度、油压等参数是否正常。 最后加载至额定工况运行，全面检查性能是否恢复，各项参数是否稳定在允许范围内。

结论

C600-2.4型多级离心鼓风机是一款适用于中高压力、中等流量工况的高效设备。深入理解其性能参数背后的意义，熟悉其核心配件的结构与功能，掌握科学的故障诊断与修理流程，对于保障风机的安全、稳定、高效运行至关重要。作为风机技术人员，应不断积累实践经验，结合理论分析，才能有效应对各种运行挑战，延长设备寿命，降低维护成本。希望本文能为同行在C系列多级离心鼓风机的技术管理方面提供有益的借鉴。
