多级离心鼓风机C650-2.3性能、配件与修理解析

作者：王军（139-7298-9387）

关键词：多级离心鼓风机，C650-2.3，性能参数，风机配件，风机维修，性能曲线，轴向力，动平衡

引言

在工业领域，特别是污水处理、冶炼化工、物料输送等行业中，离心风机是不可或缺的核心动力设备。其中，多级离心鼓风机以其能够提供稳定、高压气体介质的特性，占据了重要的市场地位。本文旨在从风机技术的基础知识入手，结合我司典型的C系列多级离心鼓风机型号C650-2.3，对其性能参数进行深入解读，并对其核心配件构成与常见故障的修理维护进行系统性解析，以期为同行及用户提供一份实用的技术参考。

第一章：离心风机基础概述

离心风机的工作原理基于动能转换为势能。当电机通过轴驱动叶轮高速旋转时，叶轮叶片间的气体在离心力的作用下被甩向叶轮外缘，从而获得速度和压力。被甩出的气体进入机壳（蜗壳）的扩压通道，流速逐渐降低，部分动能进一步转化为静压能，最终以高于进口的压力从风机出口排出。与此同时，叶轮中心部位形成低压区，外部气体被持续吸入，构成了连续的输送过程。

根据结构形式，离心风机可大致分为以下几类，这也是我司产品系列的划分依据：

“C”型系列多级离心鼓风机： 本文论述的重点，指由两个或两个以上叶轮串联在同一主轴上的风机。气体每经过一级叶轮，压力就得到一次提升，因此特别适用于高压力工况。 “D”型系列高速高压风机： 通常采用单级或两级叶轮，通过极高的转速（常使用齿轮箱增速）来达到高压目标，结构紧凑。 “AI”型系列单级悬臂风机： 叶轮悬臂安装在轴的一端，结构简单，适用于中低压场合。 “AII”型系列单级双支撑风机： 叶轮安装在两个轴承之间，稳定性优于悬臂式，适用于较大流量和压力的单级工况。 “S”型系列单级高速双支撑风机： 结合了高速和双支撑的特点，追求高效率和高可靠性。 “G”是通风机系列： 一般用于通风换气，压力较低。 “Y”是引风机系列： 专为输送高温、含尘烟气设计，材质和结构上有所特殊处理。

第二章：C650-2.3型多级离心鼓风机性能深度解析

型号C650-2.3清晰地标示了其基本身份：“C”代表多级系列，“650”代表进口容积流量为650立方米每分钟，“2.3”可能代表叶轮级数或产品序列。下面我们结合给定的参数进行性能分析。

1. 核心性能参数解读

输送介质与进口条件： 介质为空气，进口密度为1.2kg/m³，温度为20℃，压力为1Kgf/cm²（约0.1MPa绝压）。这是性能计算的基准条件，任何偏离（如海拔高导致进口压力降低、气温升高导致密度减小）都会直接影响风机的实际出力。 进口流量（Q）：650 m³/min：这是风机在进口状态下的容积流量，是选型时满足工艺需求的首要参数。 出口升压（ΔP）：13000 mmH₂O：这是风机产生的压力增量，换算成国际单位约为127.4 kPa。这是一个非常高的压力，充分体现了多级离心风机的优势。风机全压等于出口升压加上进出口动能差，在本文条件下可近似视为相等。 轴功率（Nz）：1340 KW：指风机轴从电机接收的实际功率。其理论计算公式为：轴功率 等于 （质量流量 乘以 全压） 除以 （风机效率 乘以 机械传动效率）。根据给定参数反推，质量流量 = 容积流量 × 密度 = 650/60 × 1.2 ≈ 13 kg/s。理论全压 ≈ 127.4 kPa。代入公式，可估算出该风机在此工况下的效率约为（13 × 127400）/ 1340000 ≈ 78%，属于高效风机范畴。 转速（n）：2980 r/min：这是风机的额定工作转速，由电机极数（2极）直接决定。转速是影响风机性能最关键的因素之一，风机流量与转速成正比，压力与转速的平方成正比，轴功率与转速的三次方成正比。 配套电机功率：1600 KW：电机功率选型必须大于风机轴功率，以预留一定的安全余量（此例余量约为19%），用于应对工况波动、启动电流以及确保长期运行的可靠性。

2.性能曲线与工况点

每台风机都有其独特的性能曲线，包括压力-流量曲线、功率-流量曲线和效率-流量曲线。C650-2.3的性能曲线描述了在固定转速（2980r/min）下，其压力、功率、效率随流量变化的规律。

额定工况点： 参数（Q=650 m³/min，ΔP=13000 mmH₂O）所对应的点，就是该风机的额定设计工况点。此点通常位于风机最高效率点附近，以保证经济运行。 稳定工作区： 性能曲线上一段斜率较大的区域，在此区域内，流量变化时压力变化相对平缓，运行稳定。 喘振： 当流量减小到一定程度（性能曲线左侧的峰值以左），风机会出现流量和压力的剧烈波动，并伴随巨大噪音和振动，这是必须避免的危险工况。C系列风机通常配有防喘振阀或回流管路来预防。 阻塞： 当流量过大时，效率急剧下降，电机可能过载，同样非正常运行区。

第三章：C650-2.3风机核心配件解析

一台高性能的多级离心鼓风机是其精密配件协同工作的结果。以下是C650-2.3的主要配件构成及其功能：

1. 转子总成： 风机的心脏。包括主轴、多级叶轮、平衡盘、联轴器等。

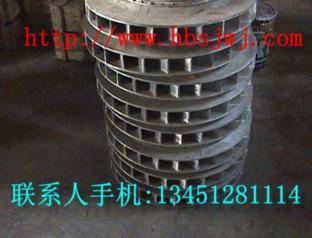

叶轮： 是能量转换的核心部件。C系列一般采用后向型叶片，效率高。材质通常为优质合金钢，经过精密加工和动平衡校验，以承受高转速和高应力。 主轴： 传递扭矩的核心部件，要求具有极高的强度、刚度和韧性。 平衡盘： 多级风机特有的关键部件。由于每级叶轮两侧压力不同，会产生一个指向进气口的巨大轴向推力。平衡盘通过其特定的面积，产生一个反向的平衡力，将绝大部分轴向力抵消，极大减轻了推力轴承的负荷。

2. 机壳与隔板：

机壳： 通常为铸铁或铸钢件，是承受内部压力的主体结构，并集成了进、出气口。 隔板： 安装在机壳内，将各级叶轮分隔开。隔板上设有扩压器（将气体动能转化为静压能）和回流器（引导气体平稳进入下一级叶轮入口），其流道型线设计直接影响到风机效率。

3. <密封系统：> 防止气体泄漏和外部空气进入。

级间密封： 通常为迷宫密封，安装在隔板与轴之间，减少级间窜气。 轴端密封： 根据介质和压力，可能采用迷宫密封、浮环密封或机械密封，防止气体沿轴向外泄漏。

4. 轴承与润滑系统：

支撑轴承： 采用滑动轴承（如椭圆瓦轴承）或滚动轴承，用于支撑转子，保持其径向位置。 推力轴承： 用于承受转子剩余的轴向力，确保转子轴向定位精确。是风机最关键的轴承之一。 润滑系统： 为轴承和齿轮（如有）提供连续、清洁、冷却的润滑油，是保证风机长期稳定运行的“血液循环系统”。

第四章：风机常见故障与修理维护解析

对风机配件的深刻理解是进行有效维修的基础。以下是C650-2.3常见的故障现象、原因分析及修理对策。

1. 振动超标

原因分析：
转子不平衡： 最常见原因。叶轮磨损、结垢、异物附着或叶轮变形都会破坏动平衡。 对中不良： 风机与电机联轴器对中精度超差，导致周期性强迫振动。 轴承损坏： 轴承磨损、疲劳剥落等会引起振动和异响。 基础松动或共振： 地脚螺栓松动或设备固有频率接近工作转速引起共振。
修理方案：
停机检查，首先用振动分析仪确定振动频率和特征，初步判断故障源。 检查对中情况，重新进行激光对中。 若怀疑转子不平衡，需将转子总成吊出，在动平衡机上重新进行动平衡校正，精度需达到G2.5级或更高标准。 检查并更换损坏的轴承，确保安装规范。 紧固地脚螺栓，必要时进行基础加固或调整设备支撑刚度以避开共振区。

2. 轴承温度过高

原因分析：
润滑不良： 润滑油牌号不对、油量不足、油质乳化或变质、油路堵塞。 轴承安装问题： 安装过紧、间隙不当。 冷却不足： 冷却水系统故障或冷却器结垢。 负荷过大： 轴向力未有效平衡（如平衡盘密封磨损）、风机接近喘振区运行。
修理方案：
立即检查油压、油位和油质，必要时更换新油并清洗油路。 检查轴承箱，测量轴承游隙，确认安装是否正确。 检查冷却系统，清理冷却器。 检查平衡盘及气封的磨损情况，若间隙超标需更换。调整运行工况，远离喘振区。

3. 风量或压力不足

原因分析：
转速降低： 电网频率或电压波动导致电机转速下降。 密封间隙过大： 级间密封和轴端密封磨损，导致内泄漏和外泄漏严重。 滤清器堵塞： 进口过滤器脏堵，导致进口压力降低，实际吸入气体密度减小。 叶轮腐蚀或磨损： 叶片型线改变，效率下降。
修理方案：
检查电源和电机。 停机大修，测量所有密封间隙，对超标部件进行修复或更换。 清洗或更换进口滤清器。 对严重磨损的叶轮进行修复或更换，恢复其原有气动性能。

4. 异响

原因分析：
喘振： 如同“喘息”般的周期性吼叫声。 摩擦： 转子与静止件（如密封）发生摩擦，产生刺耳声音。 轴承损坏： 连续的“哗啦”声或冲击声。
修理方案：
发生喘振立即开大出口阀门或打开防喘振阀，增大流量。 摩擦和轴承异响需停机解体检查，找出摩擦点或更换损坏的轴承。

结语

C650-2.3型多级离心鼓风机是一款设计精良、性能卓越的高压设备。深入理解其工作原理、性能特点、配件结构和故障机理，是确保其安全、稳定、高效运行的关键。作为风机技术人员，我们不仅要在日常维护中做到精心细致，更要在故障发生时能够快速准确地判断问题根源，并采取科学合理的修理方案。只有这样，才能最大限度地发挥设备效能，为企业创造持续的价值。希望本文能对各位同行在风机技术领域的实践工作有所裨益。
