石灰窑专用风机SHC100-1.21基础知识、配件解析与修理维护

作者：王军（139-7298-9387）

关键词：石灰窑，多级离心鼓风机，SHC100-1.21，风机型号，风机配件，风机修理，压力，流量，叶轮，轴承，密封

引言

在活性石灰煅烧的现代工艺中，石灰窑是整个生产系统的核心装备，而其高效、稳定运行的关键动力来源，便是专用的鼓风设备。在众多类型的风机中，多级离心鼓风机凭借其高压力、高效率、运行平稳以及流量调节范围相对较广等显著优点，已成为并流蓄热式石灰窑、双膛石灰窑等主流窑型的首选鼓风设备。作为一名长期深耕于风机技术领域的工程师，我深知正确理解风机基础知识、熟悉关键配件性能、掌握科学的维护与修理方法，对于保障石灰窑生产线的连续稳定、降低能耗、延长设备寿命至关重要。本文将围绕我公司生产的石灰窑专用多级离心鼓风机型号SHC100-1.21，从其型号含义解析入手，系统阐述其工作原理、核心配件构成，并深入探讨常见故障分析与修理维护策略，旨在为同行及用户提供一份实用的技术参考。

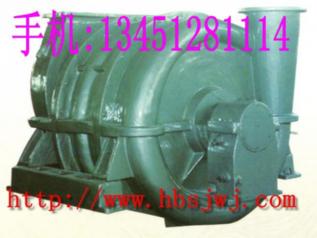

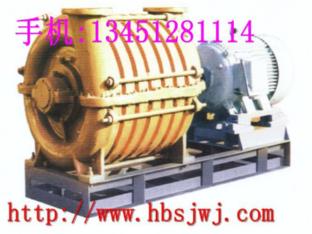

第一章：石灰窑专用多级离心鼓风机概述

多级离心鼓风机，顾名思义，是通过将多个单级离心叶轮串联在同一根主轴之上而构成的一种透平机械。其核心工作原理基于流体力学中的离心力作用和能量转换原理。当电机驱动风机主轴高速旋转时，每个叶轮都会对通过其流道的气体做功。气体在进入叶轮入口后，随叶轮一起旋转，在离心力的作用下被加速并甩向叶轮外缘，气体的动能和压力能随之增加。随后，高速气流进入叶轮后的扩压器（静止元件），在扩压器内，流道截面逐渐增大，气流速度降低，这部分减速带来的动能则有效地转化为压力的进一步提升。完成一级增压的气体接着被引导至下一级叶轮的入口，重复上述过程。经过如此逐级累加，最终在风机出口处获得满足工艺要求的总压升。

相较于单级离心风机，多级结构使其能够在单机内实现更高的压比（出口压力与进口压力之比），特别适用于像石灰窑煅烧这样需要克服窑体料层阻力、保证助燃风具有一定穿透能力的高背压工况。与罗茨鼓风机相比，多级离心鼓风机在中等流量、高压力工况下通常具有更高的运行效率，能耗更低，且由于是动平衡性能良好的旋转机械，其运行噪音和振动也相对较小。因此，对于追求节能降耗和清洁生产的现代石灰企业而言，多级离心鼓风机无疑是更为理想的选择。

石灰窑煅烧过程对风机的性能要求极为苛刻。首先，风量必须稳定且可调，以适应不同产量和燃料状况下的燃烧需氧量；其次，出口压力必须足够高，以确保助燃空气能够均匀穿透窑内物料层，使煅烧过程均匀、彻底；再次，风机必须能够长时间连续可靠运行，因为石灰窑一旦点火，通常会长周期运转，任何非计划停机都会导致巨大的经济损失。SHC系列风机正是针对这些特定需求而设计开发的。

第二章：SHC100-1.21风机型号深度解析

参考文章开头提供的型号解释规则，我们对SHC100-1.21这一型号进行详细的拆解分析：

“SHC”：这是该系列风机的系列代号。其中，“S”代表“石”灰窑专用，明确了产品的应用领域；“H”可能代表“高”压或某种系列标识；“C”代表“离”心式（Centrifugal）。组合起来，“SHC”清晰地表明了这是一款专为石灰窑工况设计的高压多级离心鼓风机系列产品。该系列风机在材料选择、结构设计、密封形式等方面都充分考虑了石灰窑现场可能存在的高温、粉尘等恶劣环境因素。 “100”：此数字直接标示了风机在标准进口状态下的额定容积流量，单位为“立方米每分钟”。因此，SHC100-1.21表示该风机在设计工况点，即进口压力为1个标准大气压（绝压），进口温度为20摄氏度，相对湿度为50%的标准空气条件下，每分钟能够输送100立方米的空气。流量是风机选型的核心参数之一，它直接关系到石灰窑的产量和燃烧效率。用户需要根据窑炉的设计产量、燃料热值及过剩空气系数等精确计算所需风量，从而选择合适的风机型号。 “-1.21”：此部分定义了风机的压力性能。“-”后面的数字“1.21”表示风机出口处的绝对压力值为1.21个标准大气压。这里需要特别强调压力的表示方法。在风机领域，压力有绝对压力（以绝对真空为基准）和表压力（以当地大气压为基准）之分。型号中的压力通常指绝对压力。由于标准大气压约为101.325 kPa（或0.101325 MPa），因此SHC100-1.21的出口绝对压力为1.21 * 101.325 kPa ≈ 122.6 kPa。其出口表压（即我们通常从压力表上读到的值）则为出口绝对压力减去进口绝对压力，即 (1.21 - 1.0) * 101.325 kPa ≈ 21.3 kPa。这个压力值代表了风机克服管网阻力（包括窑体、管道、阀门等）并提供足够动压头的能力。 进风口压力省略的含义：根据规则，型号中未出现“/”及后续数字，则明确表示该风机的设计进风口压力为1个标准大气压（绝压），即标准进气条件。这意味着风机的性能曲线（流量-压力关系）是在此标准进气条件下标定的。如果实际运行中，风机进口处的压力（例如由于进口过滤器堵塞导致负压增大）或温度与设计条件偏差较大，风机的实际出口压力和流量都会发生变化，需要进行相应的换算。

综上所述，SHC100-1.21型石灰窑专用多级离心鼓风机的基本性能特征是：在标准进气条件下，额定流量为100立方米每分钟，能够提供出口绝对压力为1.21个大气压（约合表压21.3 kPa）的鼓风能力。这一性能参数使其适用于中小型石灰窑或作为大型窑的辅助风机。

第三章：SHC100-1.21风机核心配件解析

一台高效可靠的多级离心鼓风机是其各个精密配件协同工作的结果。了解这些核心配件的功能、材料和工作原理，是进行正确维护和故障诊断的基础。SHC100-1.21的主要配件包括：

1. 转子组件（核心做功部件）
转子是风机中唯一旋转的部件，是能量传递的核心。它主要包括：

主轴：通常采用高强度合金钢（如40CrNiMoA）经锻造、粗加工、调质热处理、精加工而成，具有极高的强度、韧性和耐磨性。主轴上有用于安装叶轮、平衡盘、推力盘等部件的轴肩和键槽，其加工精度和动平衡精度直接决定整个风机的振动水平。 叶轮：这是风机的“心脏”。SHC100-1.21的每个叶轮都是采用高强度铝合金（如ZL104）或不锈钢（如2Cr13）通过精密铸造或数控加工制成。叶轮型线经过空气动力学优化设计，以减少流动损失，提高效率。叶轮与主轴采用过盈配合加键连接，确保传递扭矩的可靠性。每个叶轮在装配到主轴上前后，都需要进行严格的静平衡和动平衡校正，将残余不平衡量控制在极低范围内。 平衡盘/平衡活塞：多级风机由于各级叶轮两侧压力不同，会产生一个指向进气侧的轴向推力。平衡盘是安装在高压端的一个碟形部件，其背面引入高压气体，产生一个与轴向推力方向相反的平衡力，用以抵消大部分轴向推力，保护推力轴承。 推力盘：与推力轴承配合，承受剩余的未被平衡盘完全抵消的轴向推力，确保转子轴向定位准确。

2. 静止部件（导流与增压）

机壳（气缸）：通常为灰铸铁（HT250）或铸钢件，结构坚固，用于容纳转子组件和导流部件。机壳设计成水平剖分式或垂直剖分式（筒型），便于安装和检修。SHC100-1.21多采用水平剖分式。 扩压器：固定安装在机壳内，位于每个叶轮出口之后。其流道呈渐扩形，功能是将叶轮出口的高速气流的动能有效地转化为压力能。扩压器的设计对风机效率有重要影响。 回流器：连接相邻两级，其内部装有导叶，功能是将经过扩压器减速增压后的气体平稳地引导至下一级叶轮的进口，并为气流预旋，以适应下一级叶轮的进口条件。 进气室和排气室：分别位于机壳的两端，负责引导气体平稳进入第一级叶轮和汇集最后一级出来的高压气体排出风机。其设计要尽量减少气流冲击和涡流损失。

3. 轴承系统（支撑与定位）
轴承是保证转子高速平稳旋转的关键。

径向轴承：通常采用滑动轴承（如椭圆瓦轴承或可倾瓦轴承），利用油膜润滑支撑转子重量，承受径向载荷。滑动轴承具有阻尼大、稳定性好、承载能力强的优点，特别适用于高速旋转机械。 推力轴承：同样多为滑动轴承（米歇尔式或金斯伯里式），用于承受转子剩余的轴向推力，确保转子与静止部件之间保持正确的轴向间隙。推力轴承的可靠性对防止叶轮与机壳刮蹭至关重要。

4. 密封系统（防止泄漏）
密封用于减少或防止气体在轴端向外泄漏（外泄漏）以及级间和高压端向低压端的内部泄漏（内泄漏）。

轴端密封：对于输送空气的SHC100-1.21，最常用的是迷宫密封。它由一系列与轴配合的密封齿和密封片组成，利用节流原理形成流动阻力来减少泄漏。结构简单，可靠性高。在要求零泄漏的场合，可能会采用机械密封或干气密封，但成本较高。 级间密封和平衡盘密封：通常也采用迷宫密封，用于控制内部泄漏，保证各级工作效率。

5. 润滑系统
润滑系统为轴承和齿轮（如果增速）提供连续、清洁、温度适宜的润滑油。

主要部件：包括主油泵（通常由主轴驱动）、辅助油泵（电机驱动，开机前和停机后使用）、油箱、油冷却器、油过滤器、安全阀、压力表和温度计等。润滑油不仅起润滑作用，还起到带走摩擦热和清洗磨损颗粒的作用。

6. 底座与联轴器

底座：用于支撑风机本体和电机，通常为型钢焊接结构，具有足够的刚性和稳定性，并通过地脚螺栓固定在基础上。 联轴器：用于连接风机主轴和电机轴，传递扭矩。常用类型有膜片联轴器或鼓形齿式联轴器，它们能补偿两轴之间的少量不对中，并吸收部分振动。

第四章：SHC100-1.21风机的修理与维护解析

科学合理的维护与及时的修理是保障风机长周期安全运行的生命线。工作应遵循“预防为主，计划检修与状态维修相结合”的原则。

一、 日常维护与定期检查

运行监控：每班至少记录一次风机的进出口压力、轴承温度、润滑油压、振动值、电流等参数。任何异常波动都需密切关注。 润滑油管理：定期检查油位、油色、油温。按规程定期取样化验油质，根据结果决定是否换油。定期清洗或更换油过滤器滤芯。 振动监测：使用便携式振动仪定期测量轴承座的振动速度或位移值，建立趋势图。振动异常增大是故障的先兆。 听音检查：使用听棒或电子听诊器监听轴承、齿轮（如有）内部声音，判断是否有异常撞击、摩擦或疲劳噪音。 定期检查：包括检查基础螺栓紧固情况、管道支撑是否牢靠、密封是否有明显泄漏、联轴器对中情况等。

二、 常见故障分析与处理

轴承温度过高：
原因：润滑油量不足或油质恶化；润滑油冷却器堵塞或冷却效果差；轴承间隙过小或损坏；机组对中不良；轴向推力过大（如平衡管堵塞）。 处理：检查油路、油质、冷油器；重新校核对中；检查平衡盘密封和平衡管；若轴承损坏则停机更换。
风机振动超标：
原因：转子动平衡破坏（如叶轮结垢或磨损不均、部件松动）；轴承磨损或损坏；基础刚性不足或地脚螺栓松动；联轴器对中不良；进入喘振区工作。 处理：停机检查，重新进行转子动平衡校验；紧固地脚螺栓；重新对中；调整运行工况，避开喘振区。
风量或压力不足：
原因：进口过滤器堵塞；密封间隙过大，内泄漏严重；转速未达到额定值；叶轮磨损或腐蚀严重。 处理：清洗或更换进口过滤器；调整或更换密封件；检查电机和电源；检查叶轮，必要时修复或更换。
润滑油压力低：
原因：主油泵故障；油滤网堵塞；油箱油位过低；安全阀设定值过低或泄漏；油路泄漏。 处理：启动辅助油泵，检查主油泵；清洗滤网；补油；调整或修理安全阀；查找并消除泄漏点。

三、 大修流程与关键修理技术
当风机运行时间达到规定周期或出现严重故障时，需进行解体大修。

大修前准备：制定详细的检修方案，准备图纸、备件、专用工具（拉马、液压螺母等）、起吊设备和高精度测量工具。 停机、隔离与拆卸：按规程停机，切断电源，关闭进出口阀门，隔离系统。放净润滑油。依次拆卸联轴器护罩、联轴器、进出口管路、轴承箱盖、密封件等。 吊出转子：使用专用吊具水平、平稳地将转子组件从机壳中吊出，放置在专用的V型铁或支架上。 各部件的检查与测量：
叶轮：检查有无裂纹、磨损、腐蚀，测量口环处径向跳动。 主轴：检查有无弯曲、裂纹、磨损，测量各轴颈的圆度和圆柱度。 轴承：检查巴氏合金层有无剥落、磨损、裂纹，测量轴承间隙。 密封：检查迷宫密封齿的磨损情况，测量密封间隙。 机壳、扩压器、回流器：检查有无裂纹、腐蚀和冲刷痕迹。
修理与更换：
转子动平衡校正：这是大修中最关键的技术环节。任何更换叶轮、修复叶轮或转子部件后，都必须重新进行高速动平衡。平衡精度需达到IS 1940 G2.5或更高等级。平衡过程通常在动平衡机上进行，通过在不平衡质量的反向位置增加或去除材料（如钻孔）来实现。 叶轮修复：对于轻微磨损，可采用堆焊后机加工修复；对于严重损坏或效率严重下降的叶轮，建议更换新叶轮。 轴颈修复：若轴颈轻微磨损，可采用镀铬后磨削至标准尺寸。 密封间隙调整：更换磨损的密封件，严格按照图纸要求调整各部密封间隙，间隙过大会导致泄漏增加效率下降，间隙过小则易发生摩擦。
回装与调试：
按拆卸的相反顺序回装所有部件，确保清洁，紧固力矩符合要求。 重新校正风机与电机的对中，确保径向和轴向偏差在允许范围内。 连接油路、仪表，加入合格的新润滑油。 进行单机试车：点动检查转向，无异常后正式启动，逐步升速至额定转速。在试车过程中密切监测振动、温度、压力等参数，直至各项指标稳定正常，方可投入正式运行。

结论

石灰窑专用多级离心鼓风机SHC100-1.21作为石灰生产线的关键动力设备，其稳定高效运行直接关系到产品的质量、产量和能耗。通过深入理解其型号背后所代表的性能参数，熟练掌握其核心配件的结构与功能，并建立起一套科学、规范的预防性维护和计划性检修体系，可以最大限度地减少非计划停机，延长设备使用寿命，为企业创造持续稳定的经济效益。作为技术人员，我们应不断学习、积累经验，将理论知识与现场实践紧密结合，确保每一台风机都能在其最佳状态下安全、高效地运行。希望本文能对广大同行和用户有所裨益。如有任何技术问题，欢迎随时交流探讨。
