石灰窑专用风机：SHC150-1.21型多级离心鼓风机深度解析

作者：王军（139-7298-9387）

关键词：石灰窑，多级离心鼓风机，SHC150-1.21，风机型号，风机配件，风机修理，压力，流量

引言

在石灰生产的核心环节—石灰窑煅烧工艺中，稳定、高效、可控的送风系统是保证石灰质量、提升燃烧效率、降低能耗的关键。作为石灰窑的“肺部”，鼓风机向窑内提供燃烧所需的足量氧气，并确保气流分布均匀，使石灰石（主要成分为碳酸钙）在最佳工况下完成分解反应（碳酸钙在高温下分解为氧化钙和二氧化碳）。在众多类型的鼓风机中，多级离心鼓风机因其高压力、大流量、运行平稳、调节性能好等突出优点，已成为现代化大型石灰窑的首选送风设备。

本人王军，长期深耕于风机技术领域，尤其专注于石灰窑专用风机的应用与维护。本文将围绕一款具有代表性的机型——SHC150-1.21型石灰窑专用多级离心鼓风机，进行系统性的基础知识介绍。内容将深入剖析其型号含义，详细讲解核心配件构成与功能，并针对常见的故障类型提供专业的修理与维护解析，旨在为同行技术人员提供一份实用的参考指南。

第一章 石灰窑专用多级离心鼓风机概述

1.1 石灰窑工艺对风机的特殊要求

石灰窑的生产过程对鼓风机提出了苛刻的要求，绝非普通送风设备所能胜任。这些要求主要体现在：

高出口压力：石灰窑料层具有一定的高度和密度，气流穿透料层时需要克服相当大的阻力。同时，窑内负压或微正压的操作环境也要求风机能提供足够的静压。因此，风机必须具备稳定输出较高压力的能力，通常需要达到1.1至1.5个标准大气压甚至更高。 恒定的风量：石灰石的分解反应需要持续、稳定的氧气供应。风量的波动会直接导致窑内温度场的改变，影响煅烧的均匀性和石灰的活性度。因此，风机需要在较宽的工况范围内保持流量稳定。 良好的调节性能：根据石灰石的入料粒度、窑况变化（如结瘤、工况波动）以及不同产量需求，需要对风量风压进行精确调节。风机应具备平滑的调节特性，如通过进口导叶、变频调速等方式实现节能高效运行。 高可靠性与长寿命：石灰生产是连续作业过程，一旦风机出现故障，将导致整条生产线停产，造成巨大经济损失。因此，风机必须设计坚固、材料耐磨、运行可靠，能够承受长期连续运转的考验。 运行平稳，低噪声：多级离心风机由于其转子动力学设计的优越性，振动小、噪声低，有利于改善工作环境和满足环保要求。

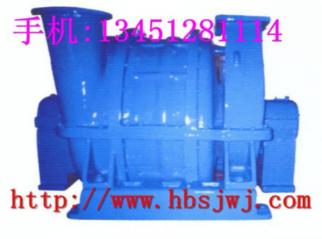

1.2 多级离心鼓风机的工作原理与优势

离心式鼓风机的工作原理基于动能转换为势能。当电机驱动风机叶轮高速旋转时，叶轮间的气体在离心力作用下被甩向叶轮外缘，流速增大，动能增加。气体随后进入扩压器，流道截面增大，气体流速降低，部分动能转化为压力能（静压）。气体接着被导入下一级叶轮，重复上述过程，压力得以逐级升高。

“多级”意味着风机内部串联了多个叶轮和扩压器。每一级都会增加一定的压力，通过多级累积，最终在风机出口获得所需的高压。这种结构使得多级离心风机在满足高压力需求的同时，单个叶轮的转速可以相对较低，从而提高了转子的刚性和运行稳定性。

相比于单级离心风机或罗茨风机，多级离心鼓风机在石灰窑应用中具有显著优势：

效率高：在高压工况下，多级离心风机的效率通常高于罗茨风机。 性能曲线平缓：其流量-压力曲线较为平缓，当管网阻力变化时，流量变化相对较小，更利于稳定窑况。 维护量相对较小：无接触式设计（叶轮与机壳无机械接触），磨损主要集中于轴承等标准件，维护周期长。 噪声更低：气流运动更连续平稳，空气动力噪声相对较低。

第二章 SHC150-1.21型号机型号深度解析

遵循您在提示中提供的型号解释规则，我们可以对SHC150-1.21这一型号进行精确的解读。

“SHC”：这是风机的系列代号。“S”代表“石”灰窑专用，“H”可理解为“高”压或特定系列代号，“C”代表“离心”式（Centrifugal）。这三个字母组合明确标识了该风机是专门为石灰窑工况设计和优化的多级离心鼓风机系列产品。 “150”：这组数字直接指明了风机在标准进气状态下的流量，单位为“立方米每分钟”。因此，SHC150-1.21型号机的设计额定流量为每分钟150立方米。这个流量值是风机选型的核心参数之一，它必须与石灰窑的产量、燃料消耗量相匹配，以确保充足的助燃空气。 “-1.21”：此部分定义了风机的压力参数。根据规则，当型号中不存在“/”符号时，表示进气口压力为1个标准大气压（即常压）。而“-”后面的数字“1.21”则表示风机出口的绝对压力为1.21个标准大气压。

这里需要引入绝对压力与表压力（相对压力）的概念：

绝对压力：以绝对真空为基准计算的压力。 表压力（相对压力）：以当地大气压为基准计算的压力，即通常压力表上显示的值。

它们的关系为：绝对压力等于表压力加上当地大气压。在工程上，为简化计算和统一标准，常将1标准大气压（约101.325 kPa）作为基准。

因此，对于SHC150-1.21风机：

进口绝对压力 = 1 atm（标准大气压） 出口绝对压力 = 1.21 atm 风机产生的有效压力（即压升，通常指表压） = 出口绝对压力 - 进口绝对压力 = 1.21 - 1 = 0.21 atm。

将大气压单位转换为工程常用的压力单位（千帕kPa）：
0.21 atm × 101.325 kPa/atm ≈ 21.28 kPa。

所以，SHC150-1.21型号机的核心性能参数可总结为：在标准进气条件（1个大气压，通常指20℃空气）下，该风机能够提供每分钟150立方米的流量，并产生约21.28千帕的压力升（表压）。这个压力足以克服石灰窑系统的总阻力（包括窑体阻力、布料器、管道、阀门等），将所需空气顺利送入窑内。

理解型号含义是正确选型、安装和运行风机的基础。选择一台型号匹配的风机，是确保石灰窑高效、稳定运行的第一步。

第三章 风机核心配件解析

一台SHC150-1.21型多级离心鼓风机是由数百个零部件精密装配而成。了解其主要配件的结构、功能、材质及重要性，对于日常维护和故障诊断至关重要。以下将解析关键部件：

3.1 转子总成

转子是风机的心脏，是高速旋转的核心部件，其动平衡精度直接决定了风机的振动水平和寿命。

主轴：通常采用高强度合金钢（如40CrNiMoA）锻造而成，经过调质处理获得高强度和韧性。轴上有多处轴颈用于安装轴承，以及各级叶轮的安装位（通常采用过盈配合加键连接）。主轴的直线度、表面硬度、粗糙度都有极高要求。 叶轮：是多级离心风机的核心做功元件。SHC150系列的叶轮通常采用后向或径向叶片设计，以保证较高的效率和压力。材质根据输送介质（空气）的洁净程度可选优质碳素钢（如Q345R）或低合金钢。叶轮需经过精密的数控加工，并经过严格的动平衡校正，通常要求达到G2.5或更高精度等级。每个叶轮都与一个隔板组件配套。 平衡盘：由于多级风机叶轮两侧存在压力差，会产生一个指向进气侧的轴向推力。平衡盘通过其两侧的压力差，产生一个与轴向推力方向相反的平衡力，用以抵消大部分轴向力，保护推力轴承。平衡盘的间隙需要精确调整。 联轴器：用于连接风机主轴和电机轴，传递扭矩。常用类型有膜片式联轴器（允许一定的径向、角向偏差，无需润滑）或鼓形齿式联轴器（需润滑）。其对中精度要求极高，不良对中是引起振动和轴承损坏的主要原因。

3.2 静子部件

静子部件构成了风机的主体结构和气体流道。

机壳（气缸）：是风机的主体结构，承受内部压力和各部件的重量。通常为水平剖分式结构，便于转子的安装和检修。材质一般为铸铁（HT250）或铸钢（ZG230-450）。机壳上设有进气管、排气管以及各级间的回流室。 隔板与扩压器：隔板将机壳内部分隔成若干个级，其上固定有扩压器和回流器。扩压器的作用是将叶轮出口气体的高速动能有效地转化为静压能。回流器则引导气体以合适的角度进入下一级叶轮。隔板组件的密封性对风机效率有重要影响。 密封装置：用于减少气体在风机内部的泄漏，提高效率。
级间密封：通常为迷宫密封，安装在隔板与主轴之间，防止高压级气体向低压级泄漏。 轴端密封：防止风机内气体向外泄漏或外界空气进入（对于负压进风情况）。常用形式有迷宫密封、填料密封或机械密封。对于输送洁净空气的石灰窑风机，迷宫密封最为常见。

3.3 轴承与润滑系统

轴承是转子的支撑，其工作状态直接影响风机运行的可靠性。

径向轴承：支撑转子重量，保持转子径向位置。一般采用滑动轴承（如椭圆瓦轴承）或滚动轴承（圆柱滚子轴承）。滑动轴承运行平稳，阻尼性好，适用于高速重载场合。 推力轴承：承受转子剩余的轴向推力，确定转子的轴向位置。通常采用可倾瓦块式推力轴承或双向角接触球轴承。 润滑系统：对于采用滑动轴承的大型风机，必须配备强制润滑系统。包括主油泵（通常由主轴驱动）、辅助油泵（电机驱动，用于启停时供油）、油箱、冷却器、过滤器、安全阀和管路仪表等。润滑油不仅起润滑作用，还带走摩擦产生的热量。油压、油温、油质是监控的重点。

3.4 调节与控制系统

为实现风机的性能调节和安全保护，需配备相应的系统。

进口导叶调节器：安装在风机进气口，通过改变导叶角度来预旋进入叶轮的气流，从而改变风机的性能和工况点。这是一种相对高效的部分负荷调节方式。 仪表与控制系统：包括压力传感器（监测进、出口压力、油压）、温度传感器（监测轴承温度、润滑油温）、振动探头（监测轴承座振动）、位移探头（监测轴位移）。这些信号接入PLC或DCS系统，实现风机的启停连锁、过程调节、故障报警和紧急停机保护。

第四章 风机常见故障与修理维护解析

对风机配件的深入了解是进行故障诊断和修理的基础。SHC150-1.21风机在长期运行后，可能会出现各种问题。以下结合常见故障，解析修理维护要点。

4.1 振动超标

振动是风机最常见的故障现象，原因复杂。

原因分析：
转子不平衡：叶轮磨损、积灰（特别是石灰粉尘具有粘性）、腐蚀或异物撞击导致质量分布不均。这是最常见的原因。 对中不良：风机与电机联轴器对中超差，导致周期性附加力。 轴承损坏：磨损、疲劳剥落、间隙过大。 基础松动或共振：地脚螺栓松动、基础底板刚度不足，或运行转速接近系统固有频率。 动静部件摩擦：如密封件与轴发生摩擦。
修理与维护：

日常：定期监测振动值趋势，听诊轴承异响。 停机检修：
检查对中：使用激光对中仪或双表法重新精确对中。 检查转子：清理叶轮积灰，检查磨损情况。若有不平衡，必须在动平衡机上重新校正。平衡精度等级需达到IS 1940 G2.5标准。平衡校正的计算公式为：许用不平衡量等于转子质量乘以许用偏心距。实际操作中，常在现场用动平衡仪进行在线平衡。 检查轴承：测量轴承间隙，检查滚道和滚动体有无损伤，必要时更换。 紧固地脚螺栓，检查基础完整性。

4.2 轴承温度过高

原因分析：
润滑不良：油量不足、油质恶化（进水、氧化、杂质）、油牌号不正确。 冷却失效：油冷却器结垢堵塞或冷却水量不足。 轴承安装问题：配合过紧（游隙不足）或过松（导致蠕变）、装配不当。 超负荷运行：风机在喘振区附近运行，轴向力过大等。
修理与维护：

日常：监测轴承温度和润滑油压、油温。定期取样分析油质。 停机检修：
检查润滑系统：清洗油箱、滤网、冷却器，更换合格润滑油。 检查轴承：测量游隙，检查接触情况。严格按照规程安装新轴承，保证合适的配合公差。 检查平衡盘：确保平衡盘间隙正确，轴向力得到有效平衡。

4.3 风量风压不足

原因分析：
转速降低：电机故障或变频器问题导致转速未达额定值。风机的流量与转速成正比，压力与转速的平方成正比。 管网阻力增加：窑内结瘤、管道堵塞、阀门开度不足或损坏。 内泄漏增大：各级密封（尤其是迷宫密封）磨损，间隙超标，导致级间和轴端泄漏严重。 叶轮磨损或腐蚀：效率下降。 进气过滤器堵塞：进气压力损失过大，相当于提高了风机压缩比，导致流量下降。
修理与维护：

首先排查外部原因：检查管网、阀门、过滤器、电机转速。 停机检修：
检查密封间隙：使用塞尺测量迷宫密封齿顶间隙，若超过允许值（通常为转子直径的千分之一到千分之二），需更换密封件。 检查叶轮：测量叶轮叶片出口宽度等关键尺寸，评估磨损程度。磨损严重需修复或更换。叶轮修复后必须重新做动平衡。

4.4 喘振

喘振是离心风机在小流量工况下的一种危险的不稳定运行状态，表现为气流周期性振荡，伴有剧烈振动和异响。

原因：当风机流量减小到临界值（喘振线）以下时，叶轮流道内发生气体分离和倒流。 防治：
设计上：采用放空阀或回流阀，当流量过低时自动打开，保证风机流量始终大于喘振流量。 操作上：严格遵守操作规程，避免快速关闭出口阀门。确保进口导叶调节与管网特性匹配。 检修：检查防喘振控制系统（如流量计、压力传感器、控制阀）是否灵敏可靠。

4.5 定期维护制度建议

为确保SHC150-1.21风机长周期安全运行，必须建立完善的维护制度。

日常巡检（每班次）：检查油位、油压、油温、轴承温度、振动、噪声、有无泄漏。 月度维护：分析润滑油品质，清洗滤网，检查联轴器对中情况。 年度大修：全面解体检查，测量所有配合间隙（轴承间隙、密封间隙、平衡盘间隙），检查转子跳动和动平衡，检查叶轮、主轴、机壳等关键部件的腐蚀和裂纹情况（必要时进行无损探伤），清洗油路，更换易损件和润滑油，最终重新组装、对中、试车。

结论

SHC150-1.21型石灰窑专用多级离心鼓风机，作为一款流量适中、压力稳定的高效设备，其型号编码清晰地揭示了其核心性能参数。深入理解其工作原理、各部件的结构与功能，是驾驭这台复杂机器的基石。而基于部件知识的系统性故障诊断与科学的预防性维护体系，则是保障其长期为石灰窑生产线提供稳定动力，创造最大经济效益的关键。
