石灰窑专用风机SHC120-1.21基础知识深度解析

作者：王军（139-7298-9387）

关键词：石灰窑，多级离心鼓风机，SHC120-1.21，风机型号，风机配件，风机修理，压力，流量

引言

在石灰生产的工艺链条中，石灰窑是核心的热工设备，其稳定、高效运行直接关系到最终产品的产量、质量和能耗。而为石灰窑提供稳定、高压空气，确保窑内燃料充分燃烧和石灰石高效分解的关键设备，正是石灰窑专用多级离心鼓风机。作为一名长期深耕于风机技术领域的工程师，我深知正确理解风机基础知识、精准选型、规范维护与及时修理对于保障生产的重要性。本文旨在以一款典型的石灰窑专用风机型号——SHC120-1.21为例，系统性地剖析其型号含义、核心配件构成以及常见故障的修理逻辑，希望能为同行和设备使用者提供一份详实的技术参考。

第一章：风机型号SHC120-1.21的深度解读

风机型号是设备身份的标识，更是其性能参数的浓缩表达。正确解读型号，是选型、应用和维护的第一步。根据给定的解释规则，我们对“SHC120-1.21”进行逐项分解：

系列代号“SHC”：这三个字母具有明确的指向性。“S”代表“石”灰窑，“H”可理解为“化”工或特定工业应用，“C”则明确指代“离心”式鼓风机。因此，“SHC”整体表示这是一款专为石灰窑工况设计和优化的多级离心鼓风机系列。该系列风机在材料选择、结构设计、气动性能等方面都充分考虑了石灰窑送风的高温、连续运行、压力稳定等特殊要求。 流量参数“120”：此数字紧随系列代号之后，单位是“立方米每分钟”，它标定了该风机在特定进口条件下的容积输送能力。具体来说，SHC120-1.21风机在设计工况下，每分钟能够输送120立方米的空气。这个流量值是窑炉工艺计算的基础，必须与窑的产量、燃料消耗量相匹配。流量不足会导致窑内燃烧不充分，石灰生烧；流量过大则可能吹熄火焰或造成能源浪费。需要强调的是，风机在实际运行中的流量会随着管网阻力的变化而浮动，但“120”这个铭牌值是其设计的基准能力。 压力标识“-1.21”：这里的“-”是连接符，其后的“1.21”表示风机出口的绝对压力值。根据型号解释规则，当型号中未出现“/”符号及后续进风口压力值时，默认风机进风口压力为1个标准大气压（约101.325 kPa，或760 mmHg）。因此，“SHC120-1.21”的完整压力含义是：在进口压力为1个标准大气压的条件下，风机出口的绝对压力为1.21个标准大气压。

这里需要深入理解“绝对压力”与“表压”（或称相对压力）的区别。绝对压力是以绝对真空为零点计算的压力值，而表压是以当地大气压为零点。两者关系为：绝对压力 = 大气压 + 表压。因此，对于SHC120-1.21风机：

出口绝对压力 = 1.21 atm 假定大气压为1 atm，则出口表压 = 1.21 atm - 1 atm = 0.21 atm。 将大气压单位转换为工程常用的千帕（kPa），1 atm ≈ 101.325 kPa，故风机提供的有效压力（即压升或全压）约为 0.21 * 101.325 ≈ 21.3 kPa。

这个约21.3 kPa的全压，是用于克服从风机出口到窑炉烧嘴整个送风管路系统的全部阻力损失（包括管道摩擦阻力、局部构件阻力、窑炉本体阻力等）并确保烧嘴前有足够压力的动力来源。

总结SHC120-1.21的基本性能：这是一台专为石灰窑设计的离心鼓风机，在设计进气条件下（标准大气压），它能够每分钟输送120立方米的空气，并为这些空气提供约21.3 kPa的压力提升，以满足特定规模石灰窑的助燃风需求。

第二章：石灰窑专用多级离心鼓风机的核心配件解析

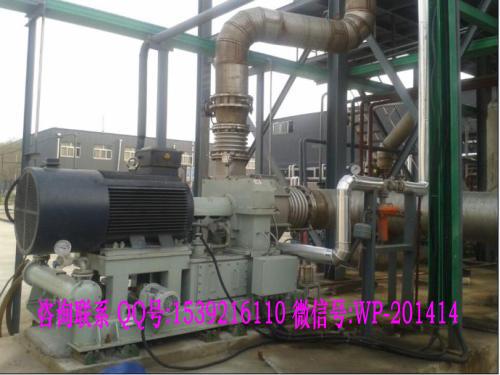

多级离心鼓风机之所以能产生较高的压力，源于其“多级”结构—将多个单级叶轮串联起来，气体逐级获得能量。了解其核心配件，是进行维护和修理的基础。SHC120-1.21这类风机主要由以下几大系统构成：

一、 转子组件

转子是风机的心脏，是高速旋转传递能量的核心部件。

主轴：通常采用高强度合金钢（如40Cr、35CrMo）锻制而成，经过精密的加工和热处理（调质），具备极高的强度、韧性和耐磨性，以承受叶轮、平衡盘等零件的巨大离心力以及扭矩。轴上设有轴肩、键槽等结构用于定位和传递扭矩。 叶轮：这是风机的“做功”部件，其设计和制造质量直接决定风机效率。多采用后向或径向叶片设计，材料常为优质碳素钢（如Q235B）或低合金结构钢，对于有防腐要求的情况会采用不锈钢。每个叶轮都经过严格的动平衡校正，以确保高速下的平稳运行。多级风机中，各级叶轮的尺寸和形状可能完全相同（对称设计），也可能略有差异（非对称设计以适应气体压缩过程中的体积变化）。 平衡盘/鼓：由于叶轮前后存在压力差，会产生一个指向进气侧的轴向推力。平衡盘利用自身两侧的压力差，产生一个反向的推力，用以抵消大部分轴向推力，保护推力轴承。它是保证风机轴向稳定性的关键零件。 联轴器：用于连接风机主轴和电机轴，传递扭矩。常见类型有膜片式联轴器（允许一定的径向、角向偏差，传动精度高，无需润滑）和鼓形齿式联轴器（承载能力强，需润滑）。SHC120-1.21这类风机多采用高精度的膜片联轴器。

二、 静子组件

静子部件构成风机的外壳和气体流道，引导和约束气体流动。

机壳（气缸）：风机的主体结构，承受内部压力和各部件的载荷。通常为铸铁（HT250）或铸钢（ZG230-450）件，沿水平中分面剖分，便于安装和检修。机壳内部铸有或加工有隔板，用于形成扩压器和弯道，引导气体进入下一级。 扩压器：位于每个叶轮出口之后，其流道截面逐渐扩大，目的是将气体从叶轮获得的高速动能有效地转化为压力能（静压）。 回流器：位于扩压器之后，引导气体平稳地转弯，并以合适的角度进入下一级叶轮的进口。其导向叶片的型线对效率有重要影响。 进气室与排气室：分别位于机壳的两端，负责引导气体平稳进入首级叶轮和汇集末级气体排出。其设计要尽量减少涡流和压力损失。 密封系统：
级间密封：通常为迷宫式密封，安装在隔板与主轴之间，防止高压级的气体大量泄漏到低压级，保证级间效率。 轴端密封：防止机壳内气体沿主轴向外泄漏（正压操作时）或外界空气被吸入（负压操作时）。常见形式有迷宫密封、填料密封（用于低压、低速）或机械密封（用于要求零泄漏的场合）。石灰窑送风风机多为迷宫密封。
轴承座：支撑转子，约束其径向和轴向位置。

三、 轴承与润滑系统

轴承：
径向轴承：通常采用滑动轴承（椭圆瓦或可倾瓦轴承），利用油膜支撑转子，具有承载力大、阻尼好、适合高速重载的优点。 推力轴承：用于承受剩余的轴向推力，通常为金斯伯雷式或米切尔式滑动轴承，能自动调节，承载能力大。
润滑系统：对于SHC120-1.21这类风机，通常配备独立的强制润滑站。包括油箱、油泵（主泵、辅泵）、油冷却器、油过滤器、安全阀、管路及仪表等。其作用是向径向和推力轴承提供充足、洁净、温度适宜的润滑油，同时带走摩擦产生的热量。

四、 调节与控制系统

为适应窑炉工况的变化，风机需具备流量或压力调节能力。

进口导叶调节：在风机进气道设置可调角度的导叶，通过改变进入首级叶轮的气流预旋角度来改变风机性能曲线，实现流量和压力的连续、高效调节。这是最常用的调节方式之一。 进出口阀门调节：通过节流调节，简单但能耗较高，经济性差，一般作为辅助或备用手段。 监测仪表：包括轴向位移监测、振动监测、温度监测（轴承温度、润滑油温）、压力监测等，接入PLC或DCS系统，实现风机运行状态的实时监控、报警和连锁停机保护。

第三章：风机常见故障分析与修理逻辑

风机长期运行于高温、高粉尘环境，出现故障在所难免。科学的修理基于准确的故障分析。

一、 振动超标

振动是风机最常见的故障现象，其原因复杂多样。

转子不平衡：这是导致振动的主要原因。可能由叶轮磨损（特别是进气含尘时）、腐蚀、结垢（油污、粉尘附着）或部件松动引起。修理：停机后，清理叶轮上的积垢；检查叶轮磨损情况，必要时进行堆焊修复或更换；对转子总成进行动平衡校正，直至达到标准要求的精度等级（如G2.5级）。 对中不良：风机与电机联轴器对中超差，会导致周期性强迫振动。修理：使用激光对中仪或百分表重新进行精确对中，确保径向、端面偏差在允许范围内。需在冷态和热态（考虑温升影响）下分别检查调整。 轴承损坏：轴承磨损、疲劳剥落、保持架断裂等都会引起振动和异响。修理：检查轴承游隙、滚道及滚动体状况，更换损坏的轴承。彻底清洗轴承箱，确保润滑油路畅通。 基础松动或共振：地脚螺栓松动或基础刚性不足，可能引发机组共振。修理：紧固地脚螺栓；检查基础有无裂缝，必要时进行加固；避开临界转速区域运行。

二、 轴承温度过高

润滑不良：润滑油量不足、油质劣化（进水、氧化、杂质）、油路堵塞、油冷器效果差。修理：检查油位，补充或更换合格的润滑油；清洗滤网和油路；检查清洗油冷却器，确保冷却水畅通。 轴承安装问题：轴承装配间隙不当（过紧或过松）、轴承与轴或轴承箱配合不良。修理：严格按照技术要求调整轴承间隙（如滑动轴承的顶隙、侧隙）；检查配合面的尺寸精度和形位公差。 超负荷运行：风机在偏离设计工况点（如喘振区）运行，或管网阻力增大，导致轴功率增加，轴承负载加大。修理：调整运行工况至高效区；检查并清理管路，降低系统阻力。

三、 性能下降（风量、风压不足）

间隙增大：长期运行后，叶轮与密封之间的径向间隙、轴向间隙因磨损而增大，导致内泄漏严重，效率下降。修理：停机大修，测量各级密封间隙，更换磨损的密封件（如迷宫密封齿），恢复设计间隙值。 叶轮磨损/腐蚀：叶片型线因磨损而改变，气动性能恶化。修理：对叶轮进行修复（堆焊后打磨成型）或直接更换新叶轮。 滤网或管路堵塞：进口滤清器堵塞或管道积灰，导致进气阻力增加，实际进口压力降低，风机出力下降。修理：清洗或更换进口滤网；清理送风管道。 转速降低：电机故障或皮带传动打滑（若为皮带传动）导致风机转速未达额定值。修理：检查电机电源电压、频率；检查并调整皮带张紧力。

四、 异常声响

喘振：当风机流量减小到临界值以下时，会出现流量和压力的周期性剧烈波动，并伴随沉闷的“呼哧”声。这是危险工况，必须避免。原因：出口压力过高，流量过小。处理：立即打开旁通阀或调小出口阀门，增大流量，脱离喘振区。检查防喘振控制系统是否正常。 摩擦声：转子与静止件发生摩擦，产生尖锐的金属刮擦声。原因：轴承磨损导致转子下沉、轴向推力过大导致转子位移、或热膨胀不均。修理：立即停机，检查摩擦部位，修复或更换损坏部件，重新调整间隙。 轴承异响：轴承损坏时发出不规则撞击声或连续啸叫声。修理：停机更换轴承。

修理工作的基本原则

安全第一：修理前必须切断电源，挂上“禁止合闸”标志牌，并执行能量隔离（如关闭进出口阀门并泄压）。 先分析后动手：充分了解故障现象、历史运行记录，结合振动数据、温度趋势等进行综合分析，锁定故障根源，避免盲目拆卸。 清洁与规范：修理现场保持清洁；拆卸、装配过程使用专用工具，严格按照维修手册规定的顺序、力矩、间隙等参数进行。 记录与溯源：详细记录修理过程、更换的配件、调整的参数等，建立设备维修档案，为未来的状态监测和故障预测提供数据支持。

结论

石灰窑专用多级离心鼓风机SHC120-1.21是现代石灰生产线的关键动力设备。深刻理解其型号背后所蕴含的性能参数（流量120立方米每分钟，出口表压约21.3 kPa），是正确选型和应用的前提。全面掌握其转子、静子、轴承、密封等核心配件的结构、功能与相互关系，是进行日常维护和定期保养的基础。而当故障发生时，能够遵循科学的逻辑，从振动、温度、性能等异常现象出发，层层剖析，准确判断故障根源，并执行规范、彻底的修理，则是保障风机长周期、安全、稳定运行，最终为石灰窑的高产、优质、低耗保驾护航的根本所在。作为技术人员，我们应不断深化对设备原理的理解，提升实操技能，方能应对生产中的各种挑战。
