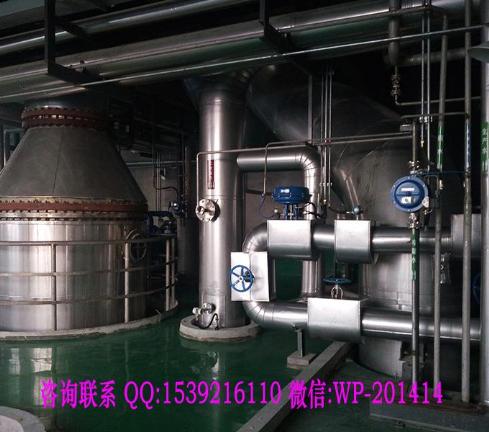

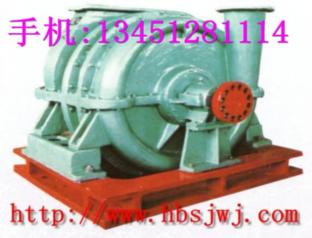

冶炼高炉风机D109-1.84基础知识解析 本篇关键词：冶炼高炉风机、D109-1.84、风机型号、风机配件、风机修理、轴瓦、转子总成、气封 引言 冶炼高炉是钢铁工业中的核心设备，用于将铁矿石还原为生铁。在这一过程中，高炉需要大量的空气（通常称为“鼓风”）来支持燃烧和化学反应，确保炉内温度稳定和反应效率。离心鼓风机作为高炉鼓风系统的关键设备，负责提供连续、稳定的高压空气流。其性能直接影响高炉的产量、能耗和运行安全。作为风机技术领域的从业者，我长期致力于冶炼高炉风机的设计、维护和修理工作。本文旨在系统介绍冶炼高炉专用离心鼓风机的基础知识，重点围绕D系列多级增速离心鼓风机型号D109-1.84进行详细说明。同时，本文还将解析风机的核心配件，如轴承轴瓦、转子总成和气封，并探讨风机修理的常见问题与解决方案。通过本文，读者可以全面了解这类风机的结构、原理和维护要点，为实际应用提供参考。文章内容基于实际工程经验，力求通俗易懂，避免复杂图表和公式，所有相关描述均使用中文，以便于技术人员理解和应用。 冶炼高炉风机通常工作在高温、高压和高粉尘环境中，因此对风机的可靠性、效率和耐用性要求极高。离心鼓风机通过旋转叶轮将空气加速，再利用扩散器将动能转化为压力能，从而实现高压输出。多级增速设计进一步提升了风机的压力和流量范围，使其适用于大型高炉系统。型号D109-1.84作为D系列的代表，在中小型高炉中应用广泛，其设计兼顾了高效性和经济性。在本文中，我将从风机型号解释入手，逐步深入配件解析和修理说明，帮助读者掌握这一关键设备的核心知识。 风机型号解释：以D109-1.84为例 在冶炼高炉风机中，型号命名通常包含风机的系列、流量和压力参数，这有助于快速识别风机的性能和适用场景。参考用户提供的示例“D306-1.42”，其中“D306”表示冶炼高炉专用风机，属于D系列多级增速鼓风机，输送空气流量为每分钟306立方米；“-1.42”表示在进风口压力为1个大气压时，出风口压力为1.42个大气压。类似地，型号D109-1.84的解释如下：“D109”代表冶炼高炉专用风机，D系列多级增速鼓风机，输送空气流量为每分钟109立方米；“-1.84”表示在进风口压力为1个大气压时，出风口压力为1.84个大气压。这种命名规则简洁明了，便于工程师在选型、安装和维护中快速判断风机的基本参数。 D系列多级增速离心鼓风机是专为冶炼高炉设计的，其核心优势在于通过多级叶轮和增速齿轮箱实现高压输出，同时保持较高的效率。多级设计意味着风机内部有多个叶轮串联，每个叶轮逐级增加空气的压力，而增速机构则通过提高转速来增强风机的动力性能。对于D109-1.84型号，其流量109立方米/分钟适用于中小型高炉，能够提供足够的鼓风量以支持炉内燃烧过程。压力参数1.84个大气压表示风机在标准进气条件下，能将空气压力提升约84%，这有助于克服高炉系统的阻力，确保空气均匀分布到炉内各个区域。在实际应用中，进风口压力可能因环境变化而略有波动，但型号参数以标准大气压为基准，确保了比较的统一性。 除了D系列，冶炼高炉风机还包括其他常见系列，如C型系列多级离心输送空气风机、AI型系列单级悬臂输送空气风机、S型系列单级增速双支撑输送空气风机，以及AII型系列单级双支撑离心冶炼高炉风机。这些系列在结构、级数和支撑方式上有所不同，适用于不同的工况需求。例如，C型系列通常用于中等流量和压力的场景，而AI型系列由于单级悬臂设计，结构简单，适用于低压小流量环境。S型系列通过单级增速和双支撑结构，平衡了效率与稳定性；AII型系列则专为高炉设计，强调耐用性和高压适应性。与这些系列相比，D系列多级增速鼓风机在高压和大流量应用中表现更优，尤其适合高炉这种对压力稳定性要求高的系统。D109-1.84作为该系列的一员，体现了多级增速技术的优势，能够在较低能耗下实现较高的压力输出。 理解风机型号不仅有助于选型，还能为后续维护和修理提供依据。例如，流量和压力参数直接关系到风机的运行状态，如果实际参数偏离设计值，可能表示风机存在磨损或堵塞问题。在下一部分中，我们将深入解析风机的核心配件，进一步揭示其内部结构和工作原理。 冶炼高炉风机的性能依赖于其内部配件的精密配合和耐用性。配件包括轴承轴瓦、转子总成、气封等关键部件，这些部件在高压、高速和高温环境下工作，容易受到磨损和腐蚀。因此，了解它们的结构、功能和维护要点至关重要。本节将以D109-1.84型号为例，详细解析这些配件，帮助读者掌握风机的内部机制。 轴承是风机的支撑部件，负责减少转子旋转时的摩擦和振动。在冶炼高炉风机中，常用轴瓦式轴承，这是因为轴瓦（也称为滑动轴承）具有较高的负载能力和良好的阻尼特性，适用于高速重载工况。轴瓦通常由金属材料制成，如巴氏合金或铜基合金，这些材料具有良好的耐磨性和导热性，能够分散摩擦产生的热量，防止过热损坏。在D109-1.84型号中，轴瓦安装在转子的支撑点上，通过与轴颈的配合，确保转子平稳旋转。轴瓦的工作原理基于流体动压润滑：当转子高速旋转时，润滑油在轴瓦与轴颈之间形成油膜，将直接接触变为液体摩擦，从而减少磨损。如果油膜不足或润滑油质量下降，可能导致轴瓦烧损或转子振动，影响风机整体性能。 轴瓦的维护需要注意润滑系统的清洁和油压稳定。定期检查轴瓦的磨损情况，如果发现划痕或过热迹象，应及时更换。此外，轴瓦的安装要求高精度，必须保证与轴颈的间隙在允许范围内，否则会引起振动和噪音。在D系列多级增速鼓风机中，轴瓦通常与齿轮箱集成，增速机构通过提高转速来增强风机输出，但这也增加了轴承的负荷。因此，轴瓦的设计需考虑高速下的动态平衡，避免共振现象。实际应用中，建议每运行一定周期后对轴瓦进行检测和润滑，以延长风机寿命。 转子总成是风机的核心运动部件，由轴、叶轮、平衡盘等组成，负责将机械能转化为空气的动能和压力能。在D109-1.84型号中，转子总成采用多级设计，即多个叶轮串联在轴上，每个叶轮通过旋转对空气进行加速和加压。叶轮通常由高强度合金钢制成，以承受高速旋转产生的离心力和高温环境的腐蚀。转子总成的平衡至关重要，如果动平衡不良，会导致风机振动加剧，甚至损坏其他部件。因此，在制造和修理过程中，转子需进行动平衡测试，确保质量分布均匀。 转子总成的工作原理基于离心力作用：当电机驱动转子高速旋转时，叶轮叶片将空气从中心吸入并向周边甩出，空气在叶轮中获得动能；随后，在扩散器中，动能转化为压力能，实现压力提升。在D系列多级增速鼓风机中，增速齿轮箱进一步提高了转子转速，从而增强压力和流量输出。对于D109-1.84型号，其转子总成可能包括3-5级叶轮，每级叶轮逐步增加压力，最终达到1.84个大气压的输出。转子总成的维护重点在于定期检查叶片的磨损和腐蚀情况，以及轴的直线度和表面完整性。如果叶片出现裂纹或变形，需及时修复或更换，以防止性能下降或故障。此外，转子与气封之间的间隙需严格控制，过大会导致泄漏，过小可能引起摩擦。 气封是风机中的密封装置，用于减少空气在高压区与低压区之间的泄漏，确保风机效率。在冶炼高炉风机中，气封通常安装在转子与静止部件（如机壳）之间，防止高压空气回流或外部粉尘侵入。D109-1.84型号的气封可能采用迷宫式密封或碳环密封，这些设计通过多个曲折通道形成阻力，减少泄漏量。迷宫式密封由一系列金属片组成，利用空气通过狭窄通道时的节流效应实现密封；碳环密封则依靠碳材料的自润滑性和耐磨性，适应高速旋转环境。 气封的性能直接影响风机的效率和能耗。如果气封磨损或间隙过大，会导致大量空气泄漏，降低输出压力，增加能耗。在高温高粉尘的高炉环境中，气封容易积灰或腐蚀，因此需定期清洁和检查。维护时，应测量气封间隙，确保其在设计范围内（通常为十分之几毫米）。如果间隙超标，需调整或更换气封部件。此外，气封与转子的配合需保持光滑，避免局部过热或磨损。在D系列风机中，气封还可能与润滑系统结合，使用油密封进一步增强效果。通过合理维护气封，可以显著提升风机的整体效率和寿命。 除了上述核心配件，风机还包括机壳、齿轮箱、润滑系统等辅助部件。机壳提供结构支撑和气流通道，通常由铸铁或钢板制成，需耐压和耐腐蚀；齿轮箱在增速风机中用于提高转速，其齿轮需高精度加工以确保传动效率；润滑系统则为轴承和齿轮提供冷却和润滑，油质和油压需定期监控。所有这些配件共同作用，保证了D109-1.84型号风机的稳定运行。在下一部分中，我们将探讨风机修理的常见问题和解决方法，帮助读者应对实际应用中的挑战。 风机修理说明 风机在长期运行后，难免会出现磨损、振动或效率下降等问题，及时修理和维护是确保其可靠性和寿命的关键。作为技术人员，我根据实际经验总结出风机修理的常见类型、步骤和注意事项，本节以D109-1.84型号为例，结合前述配件解析，详细说明修理过程。修理工作不仅包括故障修复，还涉及预防性维护，旨在减少停机时间和运营成本。 常见问题与诊断 冶炼高炉风机的常见问题包括振动异常、压力流量不足、轴承过热和泄漏等。这些问题的根本原因往往与配件磨损或失衡有关。例如，在D109-1.84型号中，振动异常可能源于转子总成动平衡失效、轴瓦磨损或气封间隙不当。诊断时，首先应检查风机的运行参数，如压力、流量和振动值，与设计值（进风口压力1个大气压，出风口压力1.84个大气压，流量109立方米/分钟）进行对比。如果压力输出低于1.84个大气压，可能表示气封泄漏或叶轮磨损；如果流量不足，可能是进气道堵塞或转子转速下降。 振动分析是诊断的重要手段，使用振动传感器测量风机各点的振动频率和幅度，可以帮助定位问题源。例如，高频振动可能指向轴承或齿轮问题，而低频振动可能与转子不平衡相关。此外，轴承过热常由润滑不良或轴瓦损坏引起，需检查润滑油质量和油路畅通性。泄漏问题则多与气封磨损有关，可通过烟雾测试或压力测试确认。诊断过程需系统化，结合风机运行日志和视觉检查，避免盲目拆卸。例如，在D系列多级增速鼓风机中，增速齿轮箱的故障可能表现为噪音增大，需专项检查齿轮啮合情况。 修理步骤与方法 修理风机时，应遵循安全规程，先停机、隔离电源，并释放系统压力。然后按步骤拆卸、检测和修复部件。以下以D109-1.84型号的典型修理过程为例说明。 首先，拆卸风机外壳和连接部件，暴露转子总成和轴承系统。检查轴瓦的磨损情况，如果发现划痕、变色或厚度减少超过允许值，需更换新轴瓦。更换时，确保轴瓦与轴颈的间隙符合设计标准（通常用塞尺测量，间隙值在零点一毫米级别），并涂抹适量润滑油。安装后，进行手动盘车检查是否转动灵活。 其次，对转子总成进行详细检测。包括检查轴的直线度（使用百分表测量，弯曲度不得超过零点零五毫米）、叶片的完整性（无裂纹或变形）和动平衡测试。如果动平衡不良，需在平衡机上校正，通过添加或去除质量块实现平衡。对于叶轮磨损，可采用堆焊修复或更换新叶轮。在D109-1.84的多级设计中，需逐级检查叶轮，确保每级压力提升均匀。修理后，重新组装转子，并验证与气封的间隙。 第三，检查和处理气封问题。测量气封间隙，如果过大，需调整或更换密封件。迷宫式密封的片状结构需清洁和校正，碳环密封则检查磨损程度。安装时，确保气封与转子无接触，避免启动时摩擦。同时，清洁气流通道，清除积灰和杂物，防止堵塞。 最后，重新组装风机后，进行试运行测试。逐步增加负载，监控压力、流量、振动和温度参数。试运行时间不少于两小时，确保各项指标稳定。如果发现问题，需及时调整。预防性维护建议包括定期更换润滑油、清洗过滤器和记录运行数据，以延长风机寿命。对于D系列风机，建议每运行2000小时进行一次全面检查。 维护建议与经济效益 风机修理不仅是修复故障，更是提升整体运营效率的手段。通过定期维护，可以预防重大问题，减少非计划停机。例如，在冶炼高炉系统中，风机停机会导致高炉减产，影响整个生产线。因此，建议制定详细的维护计划，包括日常点检（检查油位、振动和噪音）和年度大修。维护时，使用原厂配件或等效替代品，确保兼容性。 从经济效益看，及时修理可以降低能耗和更换成本。例如，如果气封泄漏导致压力下降，风机能耗可能增加百分之十以上；而修复后，可恢复设计效率，节约电力成本。对于D109-1.84型号，其设计压力1.84个大气压和流量109立方米/分钟是基于最优效率点，任何偏差都会影响高炉燃烧效率。因此，技术人员需具备扎实的知识和技能，结合实际情况灵活应用修理方法。 结论 冶炼高炉离心鼓风机是钢铁生产中的关键设备，其性能直接关系到高炉的稳定运行和能效。本文以D系列多级增速离心鼓风机型号D109-1.84为例，系统介绍了风机型号的解释、配件解析和修理说明。通过分析，我们了解到“D109”表示专用风机和流量参数，“-1.84”表示压力提升能力，这为选型和维护提供了基础。配件部分详细探讨了轴承轴瓦、转子总成和气封的结构与功能，突出了它们在高压高速环境中的重要性。修理说明则提供了实际问题诊断和解决的方法，强调预防性维护的价值。 作为风机技术人员，我深感这类知识在实际应用中的实用性。通过掌握风机基础，我们可以更好地优化运行、延长设备寿命，并降低运营成本。未来，随着技术进步，冶炼高炉风机可能向更高效、智能的方向发展，但核心原理和维护要点不变。希望本文能为同行提供参考，促进技术交流与应用。如果您有更多问题，欢迎通过文末联系方式咨询，共同推动风机技术发展。 风机网洛销售和风机配件网洛销售:视频远程指导调试与故障排查进行解析 本站风机网页直通车 风机型号解析 风机配件说明 风机维护 风机故障排除 风机网页直通车（0）：风机型号解析-风机配件说明-风机维护-风机故障排除 风机网页直通车（A）：风机型号解析-风机配件说明-风机维护-风机故障排除 风机网页直通车（B）：风机型号解析-风机配件说明-风机维护-风机故障排除 风机网页直通车（C）：风机型号解析-风机配件说明-风机维护-风机故障排除 风机网页直通车（D）：风机型号解析-风机配件说明-风机维护-风机故障排除 风机网页直通车（E）：风机型号解析-风机配件说明-风机维护-风机故障排除 风机网页直通车（F）：风机型号解析-风机配件说明-风机维护-风机故障排除 |
