冶炼高炉风机D1560-1.94技术解析

作者：王军（139-7298-9387）

关键词：冶炼高炉风机、D1560-1.94、多级增速离心鼓风机、风机配件、风机修理、轴瓦、转子总成、气封

引言

在现代化钢铁冶炼工艺中，高炉是生产的核心设备，而为高炉提供稳定、高压、大风量助燃空气的鼓风机，则是高炉高效、稳定运行的“肺”。其性能的优劣直接关系到高炉的冶炼强度、焦比、铁水质量乃至整个生产线的经济效益。在众多类型的工业鼓风机中，离心式鼓风机因其结构紧凑、运行平稳、调节方便、效率较高等优点，在高炉鼓风领域占据了主导地位。本文将以我多年从事风机技术工作的经验为基础，聚焦于冶炼高炉专用的多级增速离心鼓风机，并以D1560-1.94这一典型型号为具体案例，深入剖析其型号含义、核心配件构成以及关键的修理与维护要点，旨在为同行提供一份详实的技术参考。

第一章 冶炼高炉离心鼓风机基础概述

冶炼高炉对鼓风机有着极其苛刻的要求。首先，需要提供巨大的空气流量，以支持炉内焦炭的充分燃烧；其次，需要足够高的出口压力，以克服高炉料柱的阻力，将空气送入炉缸；此外，风机的运行必须高度可靠，任何非计划停机都将导致巨大的经济损失。

离心鼓风机的工作原理基于动能转换为静压能。当电机驱动风机主轴及叶轮高速旋转时，气体在叶轮的叶片作用下随叶轮高速旋转，获得动能和速度。随后，气体进入截面积逐渐扩大的扩压器和蜗壳中，流速降低，部分动能被转化为压力能（静压），从而使气体压力升高。

根据结构形式的不同，冶炼高炉常用离心鼓风机主要分为以下几类：

“D”型系列多级增速鼓风机：这是目前大中型高炉的主流配置。它通过内置的齿轮增速箱，将电机的主轴转速提升至数万转每分钟，从而使每一级叶轮都能获得极高的线速度，单级压升大。通过多个叶轮串联工作，最终在较少的级数下实现很高的总压比，结构相对紧凑，效率高。本文重点解析的D1560-1.94即属此列。 “AII”型系列单级双支撑离心冶炼高炉风机：此类风机通常只有一个叶轮，转子两端由轴承支撑。为了达到所需的压力，叶轮直径通常做得非常大，或者采用超高转速。其结构相对简单，但适用于风压要求不是极端高的中型高炉。 “C”型系列多级离心输送空气风机：通常指不带有增速箱，由电机直接驱动或通过联轴器驱动，转速与电机转速相同（如3000rpm）。要达到高压力，需要串联非常多的叶轮，导致风机轴向尺寸很长，结构庞大，在现代大高炉中已较少应用。 “S”型系列单级增速双支撑输送空气风机：结构与D型有些类似，有增速机构，但通常为单级叶轮，通过极高的转速来实现压力提升，常用于流量中等、压力较高的场合。 “AI”型系列单级悬臂输送空气风机：叶轮悬臂安装在轴的一端，结构简单，但承载能力相对有限，多用于中小流量和压力的工况。

这些风机不仅能够输送空气，经过特殊设计和材料选择，也能安全输送二氧化碳(CO₂)、氮气(N₂)、氧气(O₂)、氦气(He)、氖气(Ne)、氩气(Ar)、氢气(H₂)以及其他无毒混合工业气体，应用领域十分广泛。

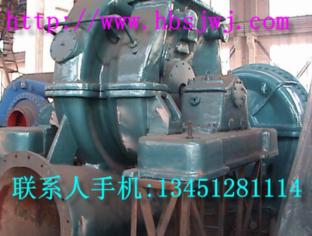

第二章 风机型号D1560-1.94深度解读

参照提供的型号解释规则，我们可以对“D1560-1.94”这一型号进行全面的技术含义解析。

“D1560”部分解析：

“D”：这是型号的首字母，明确标识了此风机属于“冶炼高炉专用风机，D系列多级增速鼓风机”。这意味着该风机是专门为满足高炉冶炼工艺要求而设计的，其核心特征在于内部集成了齿轮增速箱，通过提高工作转速来强化单级叶轮的压缩能力。 “1560”：这是一个三位或四位的数字，它直观地表示了该风机在标准进口条件下的额定输送空气流量。具体而言，“1560”代表该风机的设计流量为每分钟1560立方米。这是一个非常巨大的流量，足以满足一座中大型高炉（例如容积在2000立方米左右）的燃烧需求。流量是风机选型的首要参数，它直接决定了能为高炉提供的风量大小。

“-1.94”部分解析：

“-”：连接符，用于分隔流量参数和压力参数。 “1.94”：这个数字定义了风机的核心性能参数—压比或出口压力。其解释基于一个明确的进口条件：“在进风口压力是1个大气压时”。一个标准大气压约为0.101325兆帕（MPa）。因此，“-1.94”的含义是：当风机进口吸入的是压力为标准大气压的空气时，其设计工况下的出口绝对压力为1.94个大气压。
绝对压力与相对压力（表压）：需要特别注意的是，1.94个大气压指的是绝对压力。我们通常从压力表上读取的数值是相对压力，即绝对压力与当地大气压的差值。因此，该风机在标准进口条件下的出口表压约为 (1.94 - 1) = 0.94个大气压，约等于0.095兆帕（MPa）或9.5米水柱。风机实际运行中的出口压力会随着高炉炉况（料柱阻力）的变化而波动。

综合性能描述：

综上所述，D1560-1.94型冶炼高炉离心鼓风机是一款多级、增速式专用设备。它的设计使命是在标准进气条件下，每分钟稳定地输送1560立方米的空气，并将其压力从1个大气压提升至1.94个绝对大气压。这个压力水平确保了空气能够有效地穿透高炉内深厚的料层，直达炉缸中心，为焦炭燃烧提供充足的氧气。

第三章 风机核心配件解析

一台D1560-1.94这样的高速精密风机，是由数百个零部件精密装配而成。以下对其几个最为关键的配件进行详细说明。

1. 转子总成

转子总成是风机的“心脏”，是高速旋转完成气体压缩的核心部件。它通常不是一个单一的零件，而是一个精密组装的总成，主要包括：

主轴：采用高强度合金钢锻造而成，经过精密加工和热处理，具有极高的强度、刚性和疲劳寿命。其上装有叶轮、平衡盘、推力盘等部件，并通过联轴器与齿轮箱的高速轴连接。 叶轮：是能量转换的直接执行者。D1560-1.94作为多级风机，其转子上串联安装了多个叶轮（具体级数由气动设计决定）。每个叶轮都采用高强度铝合金或合金钢精密铸造或铣制而成，型线经过空气动力学优化，以追求高效率。每个叶轮在装配到主轴前都需进行严格的动平衡校正。 平衡盘：安装在转子的特定位置（通常是高压端），利用其两侧的压力差产生一个与轴向推力方向相反的平衡力，用以抵消大部分由于叶轮前后压差产生的巨大轴向推力，保护推力轴承。 推力盘：与推力轴承配合，承受转子剩余的轴向推力，确保转子在轴向的精确定位。 联轴器：用于连接风机转子与齿轮箱的高速输出轴，传递巨大的扭矩。通常采用高性能的膜片式或齿式联轴器，既能传递转矩，又能补偿少量的轴向、径向和角向偏差。

整个转子总成在完成所有部件的装配后，必须进行高速动平衡试验，确保在额定工作转速下振动值远低于标准允许值，这是保证风机平稳运行的生命线。

2. 轴承与轴瓦

对于D1560-1.94这类高速重载风机，滑动轴承（轴瓦）是唯一可靠的选择。滚动轴承无法承受如此高的转速和载荷。

径向轴承（支撑轴瓦）：通常采用椭圆瓦或可倾瓦轴承。它们包围在主轴轴颈外，形成油膜，将转子悬浮起来，承受转子的重量和旋转时的径向力。可倾瓦轴承因其优异的稳定性，能有效抑制油膜振荡，在高速风机中应用尤为广泛。轴瓦基体为钢背，内表面浇注有巴氏合金等耐磨减摩材料。 推力轴承：用于承受转子剩余的轴向推力，确保转子不被推向一侧与静止部件发生摩擦。它由推力瓦块和转子的推力盘组成。推力瓦块也是巴氏合金面，在油膜作用下工作。

轴承的润滑依赖于一套强制循环油系统，提供充足、洁净、冷却的润滑油，是轴瓦安全运行的保障。

3. 气封（密封系统）

为了防止高压气体从转子和静止部件之间的间隙泄漏，以及外部空气被吸入，必须设置高效的***气封系统***。

级间密封和轴端密封：在D系列多级风机中，广泛采用迷宫密封。它由一系列连续的、有尖锐齿边的金属片（迷宫齿）和与之配合的光滑表面组成。气体通过狭窄曲折的通道时，产生节流效应，压力逐级下降，从而极大地减少了泄漏量。迷宫密封是非接触式密封，可靠性高，寿命长。 其他密封形式：在某些特定部位，根据介质和压力需求，也可能采用碳环密封、浮环密封甚至干气密封等。

除了以上三大核心部件，风机本体还包括气缸（机壳）、增速齿轮箱、扩压器、蜗壳、进口导叶调节机构等关键部件，它们共同构成了一个完整的气体压缩单元。

第四章 风机常见故障与修理技术解析

风机在长期运行后，难免会出现性能下降或故障。及时、准确的修理是恢复其性能、保障生产的关键。

1. 振动超标

振动是风机最常见的故障现象，其原因复杂多样。

转子不平衡：这是最主要的原因。叶轮结垢、磨损、叶片断裂、平衡块脱落等都会导致转子失衡。修理方法：停机解体，检查转子，清除结垢，修复或更换损坏的叶轮，然后重新进行动平衡校正，直至达到标准要求。平衡精度等级通常要求达到G2.5或更高。 对中不良：风机转子与齿轮箱高速轴之间的对中超差。修理方法：使用激光对中仪等精密工具，重新调整风机与齿轮箱的位置，确保径向、轴向偏差在允许范围内。 轴承（轴瓦）损坏：巴氏合金层磨损、剥落、熔化（烧瓦）。修理方法：研刮修复或直接更换新轴瓦。必须同时检查润滑油的油质、油温和油压，查明烧瓦原因。 基础松动或共振：检查地脚螺栓是否紧固，基础平台是否有裂缝。必要时进行基础加固。

2.性能下降（风量、风压不足）

通流部件结垢或腐蚀：叶轮、扩压器、导叶流道表面结垢，增大了表面粗糙度，改变了气流通道形状，导致效率下降。修理方法：进行在线或离线清洗，严重时需解体检修，采用喷砂、机械等方法彻底清理。 密封间隙过大：迷宫密封等由于长期运行磨损，间隙增大，导致内泄漏和外泄漏加剧。修理方法：测量各级密封间隙，对超标部位更换新的密封件，恢复设计间隙。密封间隙的计算公式通常为：最小间隙等于零点三乘以轴直径的平方根加上零点一（单位：毫米），这是一个经验公式，具体需参照制造厂标准。 进口过滤器堵塞：检查并更换过滤器滤芯。

3. 轴承温度过高

润滑问题：油质劣化、油中带水、杂质多、油压不足、油温过高、流量不够。修理方法：更换新油，清洗油路系统，检查冷却器，调整油压。 轴承本身问题：轴瓦刮研不良，接触斑点不符合要求；间隙过小；推力轴承过载。修理方法：重新研刮轴瓦，调整轴承间隙，检查平衡盘的工作状态是否良好。

4. 异常声响

喘振：风机在不稳定工况区运行时发生的剧烈气流振荡现象，伴有剧烈的振动和“轰隆”声。非常危险，需立即避开此工况点。修理与预防：检查并校准防喘振控制系统，确保风机始终在安全区域内运行。 摩擦声：转子与静止件发生摩擦。需立即停机检查，修复摩擦部位，并查明原因（如转子弯曲、对中不良、密封间隙过小等）。

修理流程概述：
一次规范的大修应包括：停机、隔离、拆卸、全面清洗、各部件的无损探伤与尺寸精度检查、损坏零件的修复或更换、重新装配、精确对中、油系统冲洗、单机试车和性能测试等步骤。每一步都需要严格的技术标准和详实的记录。

结论

D1560-1.94型多级增速离心鼓风机作为现代冶炼高炉的关键动力设备，其技术复杂，维护要求高。深入理解其型号背后所代表的性能参数，熟练掌握其核心配件如转子总成、轴瓦、气封的结构与功能，并具备分析和处理常见故障的能力，对于保障风机的长周期、安全、稳定运行至关重要。作为风机技术人员，我们不仅要能“修”，更要懂“理”，通过科学的维护与精准的修理，让这些钢铁“巨肺”持续为钢铁工业的高效发展提供不竭动力。
